Caractéristiques :

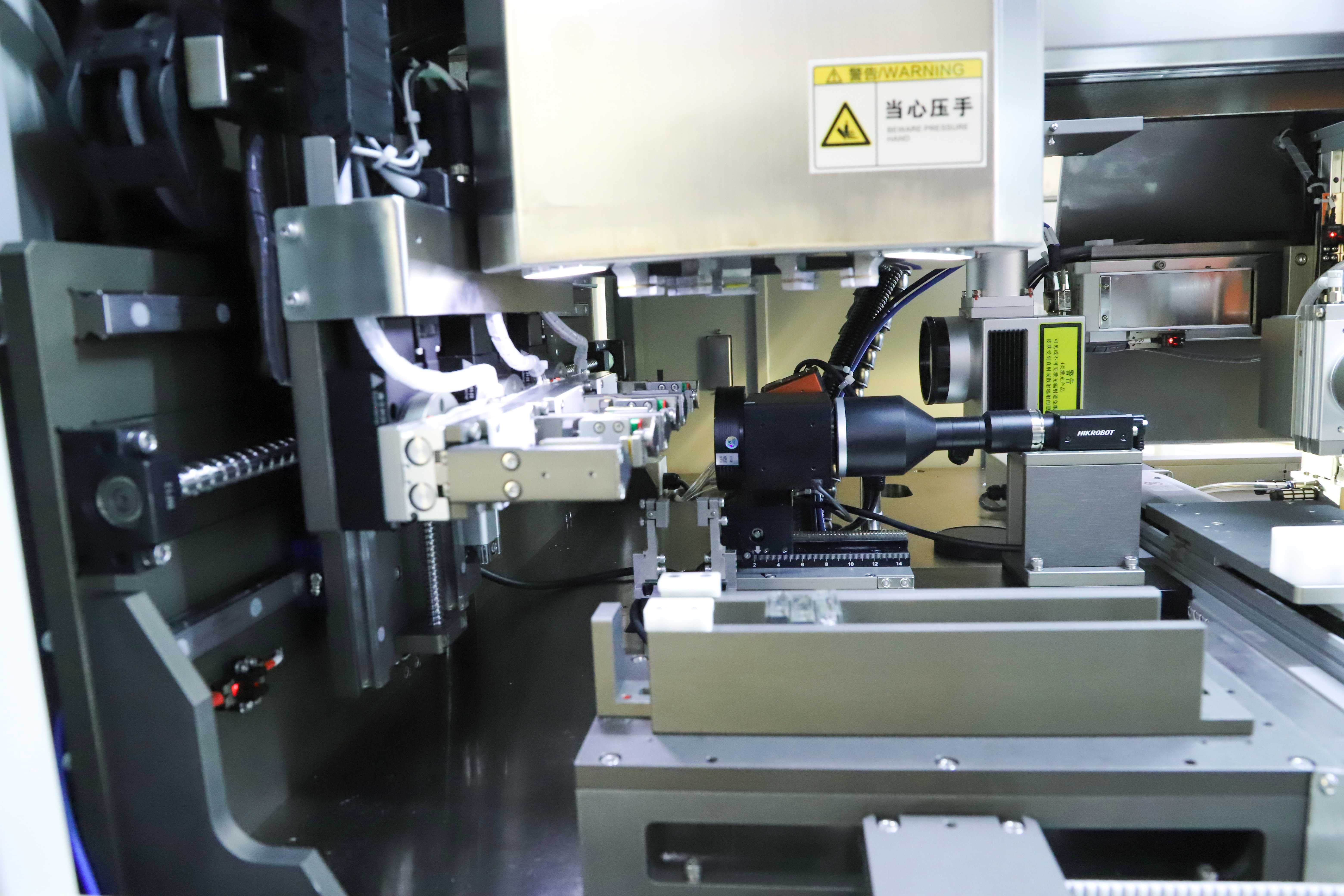

1) L'objectif CCD de haute précision pour l'étalonnage des échantillons offre une grande précision et un large champ de vision, atteignant une précision de meulage de ± 10 μm.
2) Plusieurs lignes de broyage peuvent être calibrées sur un seul échantillon à la fois. Après avoir terminé une mouture, elle passe automatiquement à la suivante sans nécessiter de recalibrage.
3) Ajuste automatiquement l'angle de meulage pour corriger les échantillons inclinés pendant le montage.
4) Peut contenir jusqu'à 3 échantillons simultanément pour le meulage et le polissage.
5) La pression et la vitesse appliquées à l'échantillon sont contrôlables, empêchant ainsi les fissures ou les ruptures dues à une pression excessive.
6) Équipé d'un marquage/codage laser pour la traçabilité des échantillons.

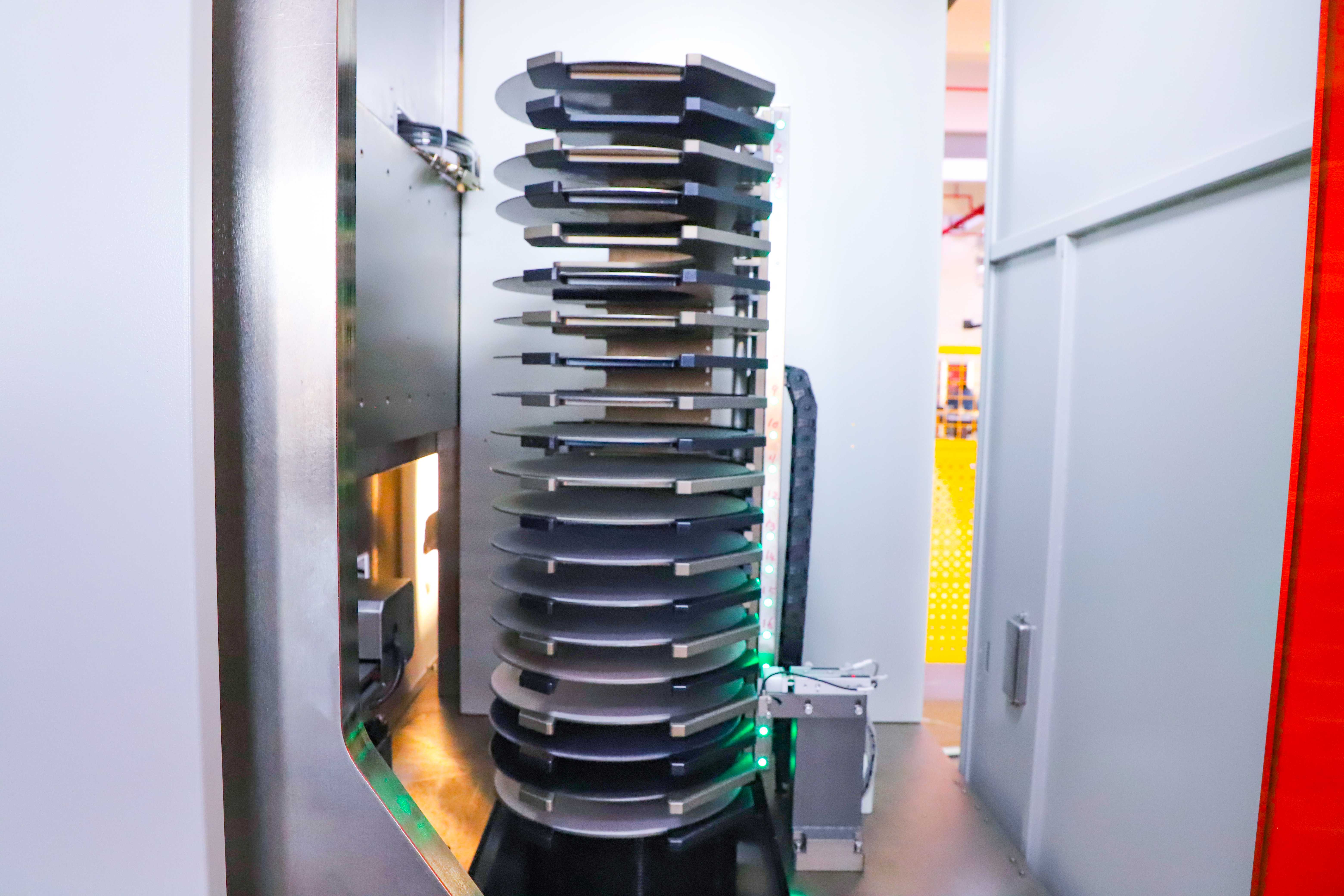

7) Deux postes de travail avec changement automatique de disque de meulage ; peut accueillir jusqu'à 20 disques abrasifs.
8) Capable de photographier la surface rectifiée/polie.
9）Configuré avec 4 ensembles de fluides de polissage différents, dont 2 avec agitation mécanique ; les 4 ensembles comportent des alarmes de niveau de liquide.
10) Comprend une station de nettoyage avec nettoyage par ultrasons, rinçage à l'eau et séchage à l'air.
11) Les échantillons traités sont placés face vers le haut et disposés de manière ordonnée dans le plateau de récupération pour éviter de rayer la surface préparée.
Spécifications techniques

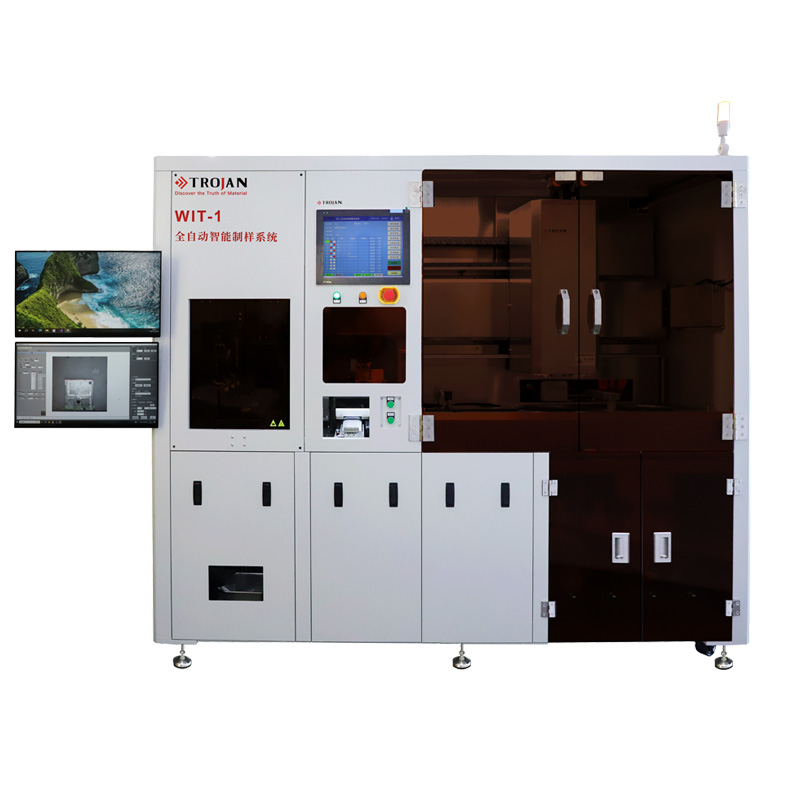

| Esprit-1 |
| Entrée | Alimentation | AC 220 V/50 Hz Terre, puissance totale : 7 kW, puissance nominale : 2 kW. |
| Air comprimé | 0,6 ~ 0,7 MPa, diamètre extérieur du tuyau = Φ10 mm. |
| Raccordement d'eau externe | <0,3Mpa, diamètre extérieur du tuyau = Φ10mm |
| Boîte de montage d'échantillons | Taille 39 × 47 × 12 mm / 30 * 27 * 12 mm, quantité maximale 21 |
| Sortie | Drainage | Tuyau de vidange OD 32mm |
| Décharge | Les échantillons sont déchargés face vers le haut et disposés de manière ordonnée. |
| Sécurité | Arrêt d'urgence | Appuyez pour couper le circuit de commande et l'alimentation électrique. |
| Sécurité Door Lock | Relais de sécurité et serrure de porte de sécurité, niveau de protection de sécurité PLD. |
| Lumière d'alarme tricolore | Oui |
| Contrôle | Contrôle API | Écran principal : 15 pouces / Écran auxiliaire : 7 pouces |
| écran d'ordinateur | Double écran , 24 pouces |
| Système d'alignement | Caméra CCD | 25 mégapixels |
| Champ de vision des photos | 35x35mm |
| Marquage/Lecture Laser | Oui |
| Nombre maximum de lignes | 30 |
| Méthode de dessin au trait | Translation de distance spécifiée basée sur les lignes caractéristiques du terrain. |
| Station de meulage/polissage | Stations de broyage | 2 |
| Diamètre du disque de meulage | Φ254mm |
| Vitesse de rotation | 100-1000 tr/min |
| Puissance du moteur | 1Kw |
| Tête de meulage mobile | Nombre d'échantillons détenus | 3 |
| Puissance du moteur | 0,4 kW |
| Vitesse de rotation | Balançoire alternative de 0 à 360° |
| Pression | 5-100N |
| Système de distribution | Groupes de distribution | 4 groupes X 1,8 L chacun |
| Débit | 0-50 ml/min |
| En remuant | 2 groupes, agitation mécanique |
| Alerte de niveau de liquide | Oui |
| Stockage sur disque | Nombre de disques | 20 |
| Alerte de durée de vie du disque | Basé sur le nombre d'utilisations ou la force de meulage |
| Nettoyage | Nettoyage Methods | Rinçage à l'eau, ultrasons, essorage à disque à grande vitesse |
| Station de séchage | Séchage à l'air indépendant |
| Bibliothèque de processus de préparation d’échantillons | Groupes de programmes | 30 |
| Nombre maximum d'étapes par programme | 10 |
| Condition de fin en une seule étape | Quantité de mouture restante [min 0,001 mm], quantité de mouture [min 0,001 mm] ou temps de mouture |
| Mode de meulage en une seule étape | Par pression [0-100N] ou vitesse [min 0,001 mm/s] |
| Dimensions | Écran et lumière pliés | 2400x1320x2000mm |
| Poids | 1500kg |
