Liquide de coupe
Description du produit Afin d'obtenir un meilleur effet de coup...
La fissuration, le délaminage ou la rupture fragile lors de l'emboutissage et du pliage de l'acier laminé à froid SPCC ne peuvent pas toujours être expliqués par les dimensions ou les propriétés de traction conventionnelles.
La métallographie transversale peut révéler ce que l'inspection de routine peut manquer, comme les grains grossiers, les bandes excessives, l'agrégation de carbures ou les microfissures induites par le laminage qui peuvent réduire la formabilité et contribuer à des défaillances inattendues.
Procédure de préparation des échantillons
Pour cet échantillon SPCC, nous avons utilisé la voie de préparation suivante :
- Résine d'enrobage à froid TJ2226
- Papier abrasif P400 MET-SP SiC avec eau
- Disque de meulage fin POS 9 μm PD-WT suspension diamantée polycristalline
- Tissu de polissage en soie blanche SC-JP 3 μm Suspension diamant polycristallin PD-WT
- Tissu de polissage en polyuréthane noir ZN-ZP 0,05 μm suspension de polissage SO-A539
Le meulage et le polissage ont été effectués à l’aide de la meuleuse et polisseuse automatique Alpha-610.

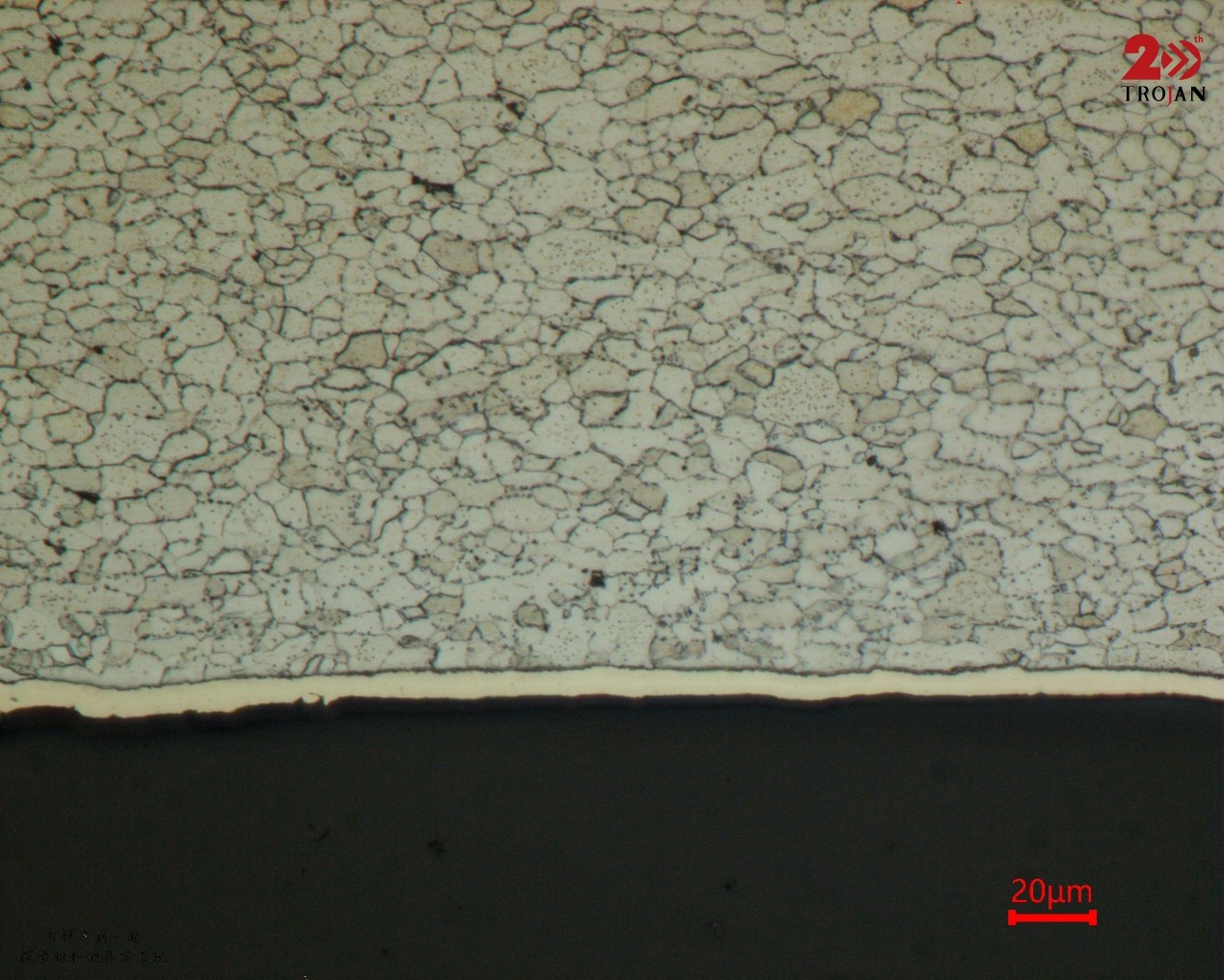

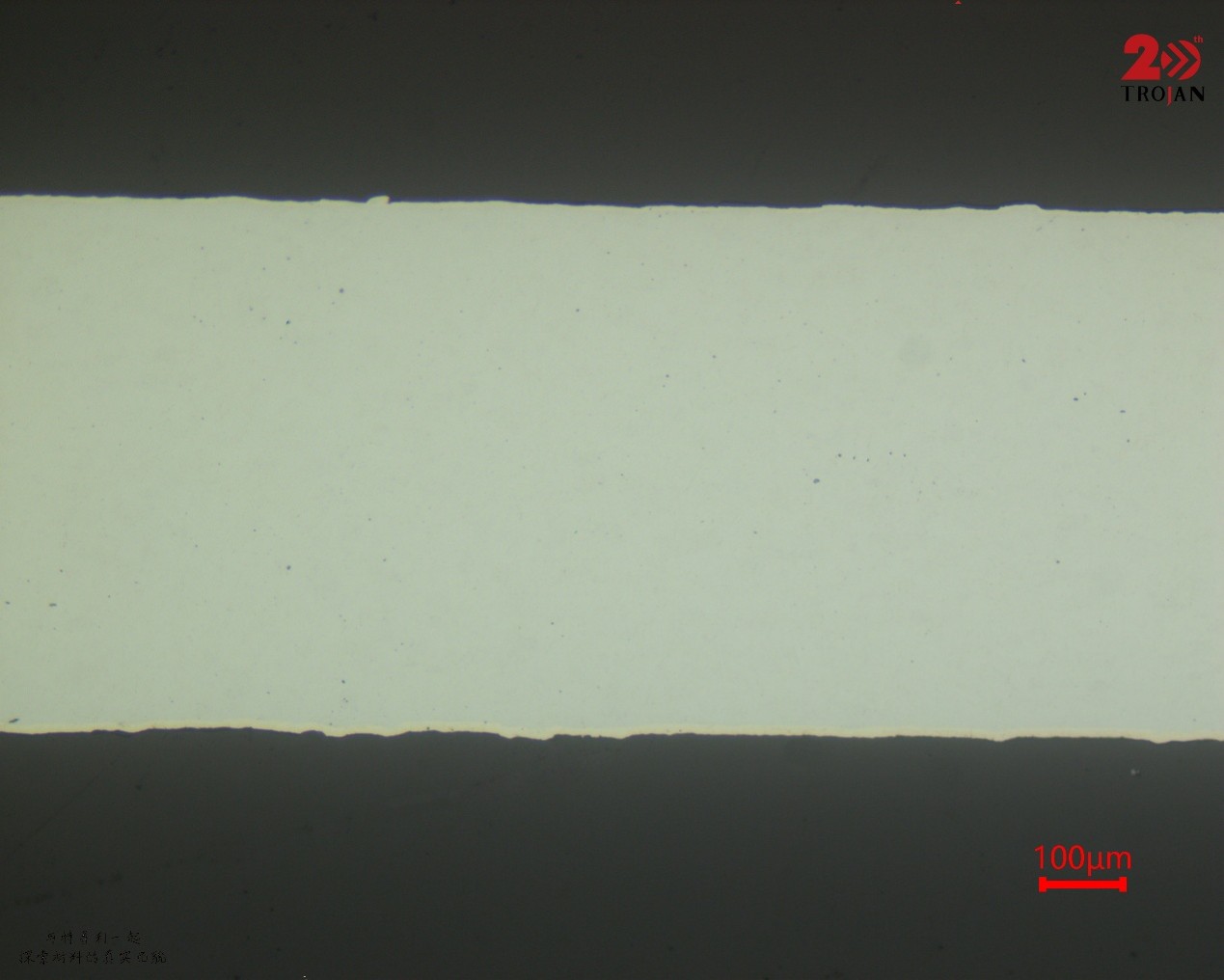

Conclusion et contrôle qualité
Une coupe transversale bien préparée fournit une base beaucoup plus claire pour évaluer la microstructure, traquer les défauts de formage et vérifier la qualité du processus.
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspension diamantée monocristalline MD-W")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspension d'alumine AO-P")
