Les barres omnibus conductrices en cuivre haute puissance et les résistances shunt intégrées adoptent généralement une structure de galvanoplastie à double couche : sous-couche en nickel de 1,5 à 4 μm et couche supérieure en étain de 3 à 8 μm, équilibrant la résistance à la corrosion et les exigences d'assemblage électrique.
Agissant comme une couche barrière, la sous-couche dense de nickel bloque la diffusion vers l’extérieur et l’oxydation des ions du substrat de cuivre. Il améliore l'adhérence du placage, améliore les performances de résistance à l'usure et aux températures élevées, et atténue la corrosion de contact sous l'effet des vibrations. Cela le rend idéal pour les applications exigeantes telles que les systèmes de stockage d'énergie, les piles de chargement CC et les commandes électroniques montées sur véhicule.

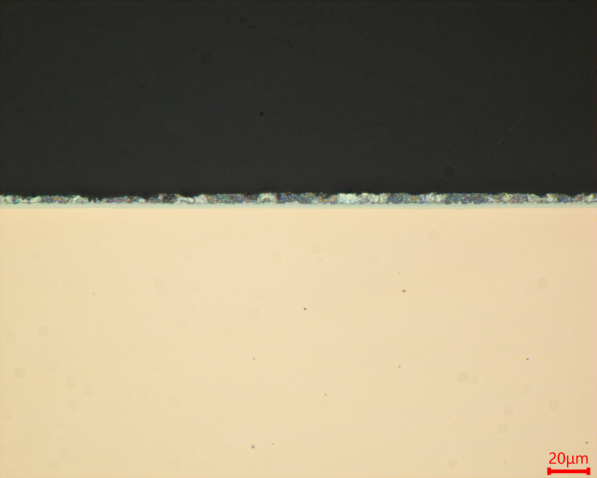

Figure 1 : Aperçu en coupe du revêtement électrolytique double couche.
Avantages en termes de performances et d'applications
Le revêtement extérieur en étain offre une faible résistance de contact stable et une excellente soudabilité. Il se déforme plastiquement sous la compression des boulons, garantissant ainsi une faible résistance thermique à long terme aux points de connexion.
L’étamage simple souffre d’une interdiffusion Cu‑Sn, d’un ternissement et d’une décoloration. Le placage au nickel uniquement présente une mauvaise soudabilité. Le placage combiné nickel-étain exploite les atouts des deux couches tout en évitant leurs inconvénients. Il est largement utilisé dans les shunts de stockage d'énergie, les barres omnibus des onduleurs photovoltaïques et les connecteurs électriques de haute puissance pour les nouvelles énergies.

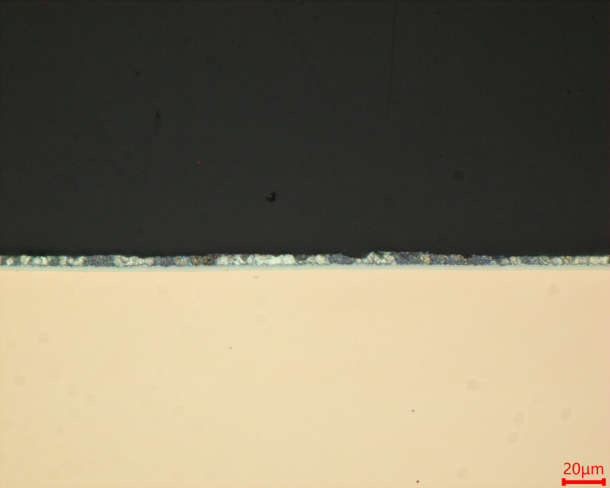

Figure 2 : Morphologie de l'interface montrant la transition entre les couches de cuivre et de revêtement.
Principaux défis et étapes de préparation
Un défi majeur pour préparation métallographique de barres omnibus et de shunts à revêtement double couche Ni‑Sn : gestion de cette structure alternée de couches minces souples et dures.
Un contrôle précis sur trois étapes critiques est essentiel :
- Découpe : éviter les dommages thermiques
- Montage : empêcher la déformation induite par la compression
- Meulage et polissage : éliminer le délaminage et l’écoulement du plastique

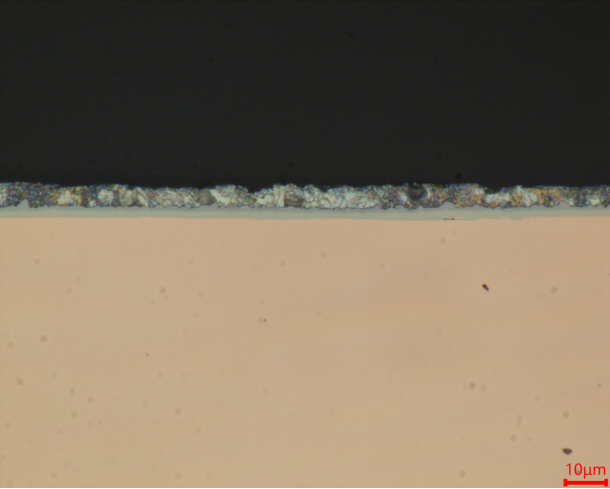

Figure 3 : Inspection de l’épaisseur de la couche à fort grossissement.

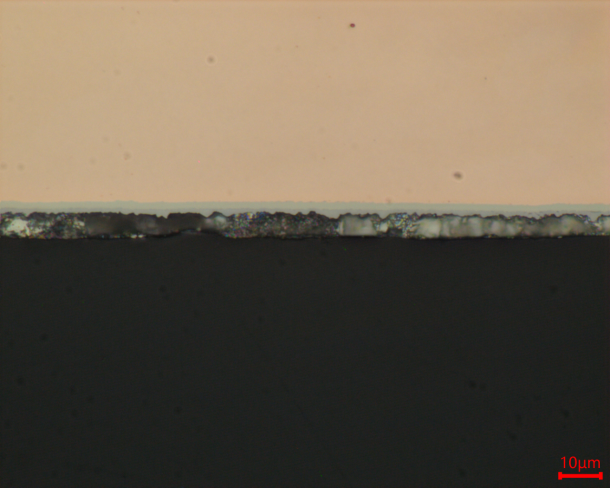

Figure 4 : Coupe transversale métallographique entièrement préparée.
Le fonctionnement standardisé minimise les artefacts de préparation, restaure fidèlement la microstructure et l'épaisseur du revêtement réelles et fournit des données métallographiques fiables pour la vérification de l'épaisseur du revêtement et le contrôle qualité du processus.
