Préparation d'échantillons pour les miroirs en bronze de la dynastie Han- Trojan (Suzhou) material technology Co., Ltd.

Préparation d'échantillons pour les miroirs en bronze de la dynastie Han

29-07-2026

La dynastie Han a marqué l’âge d’or de l’artisanat chinois ancien des miroirs en bronze. Les miroirs étaient principalement moulés à partir d'un alliage ternaire de plomb, d'étain et de cuivre avec un rapport classique d'environ 14:5:1. Le plomb améliore la fluidité de l’alliage fondu, permettant ainsi des motifs décoratifs nettement définis, un formage stable et une production de masse – une réalisation remarquable de la technologie métallurgique Han.

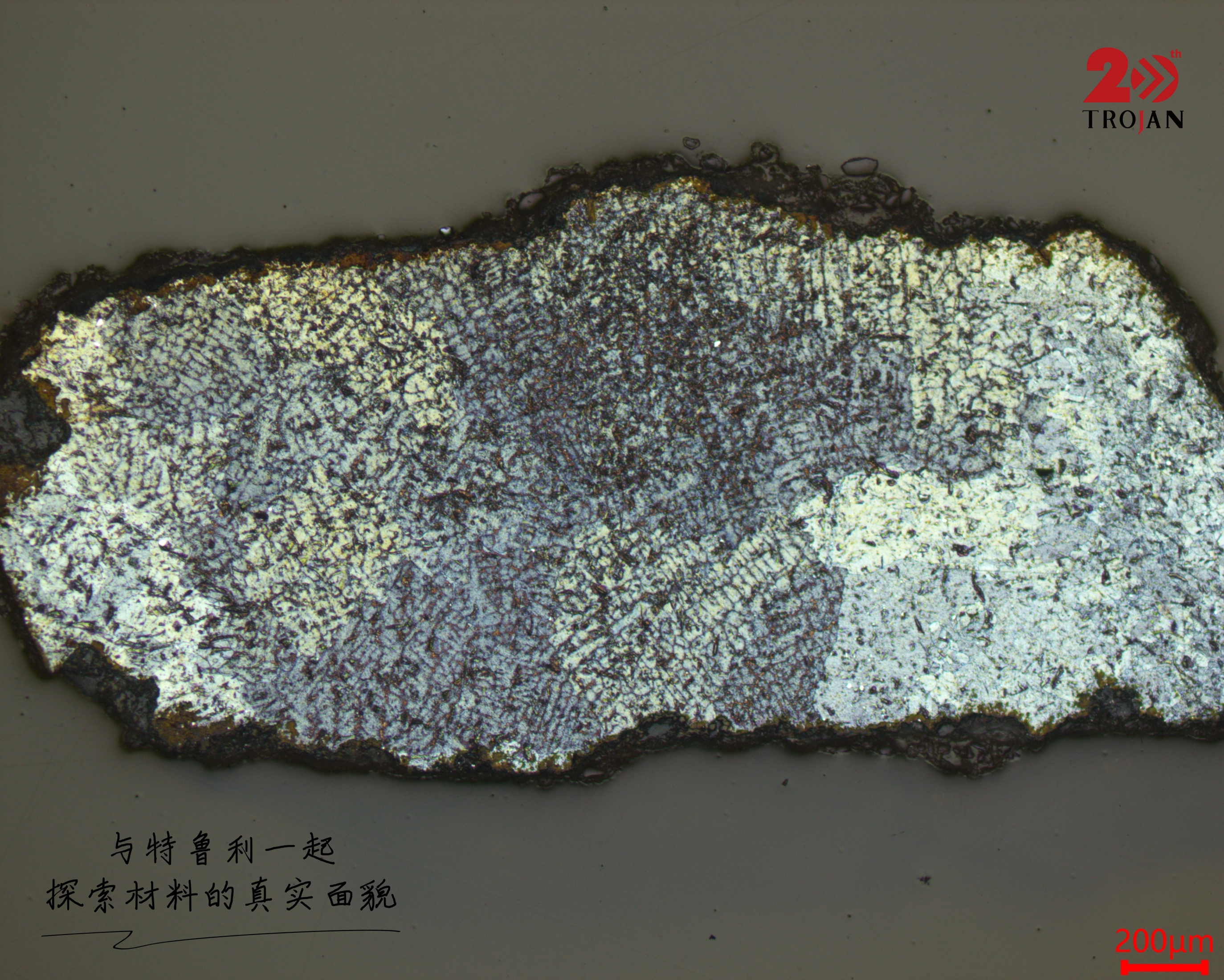

Han Bronze Mirror Microstructure Overview

Figure 1 : Aperçu initial de la préparation des échantillons de miroir en bronze Han.

Défis métallographiques

Après des milliers d'années sous terre, ces miroirs en bronze développent des couches de porosité, de ségrégation et de corrosion. Ces microstructures uniques créent des défis majeurs pour la préparation d’échantillons métallographiques de reliques culturelles.

Principaux défis de la métallographie des miroirs en bronze Han : Dureté inégale à travers l’échantillon ; phases de plomb sujettes à la perte. Le meulage provoque facilement des rayures et des déformations de surface. Les couches de corrosion faiblement liées ont tendance à se décoller pendant le polissage, créant de fausses caractéristiques qui faussent les observations de la microstructure originale de la coulée.

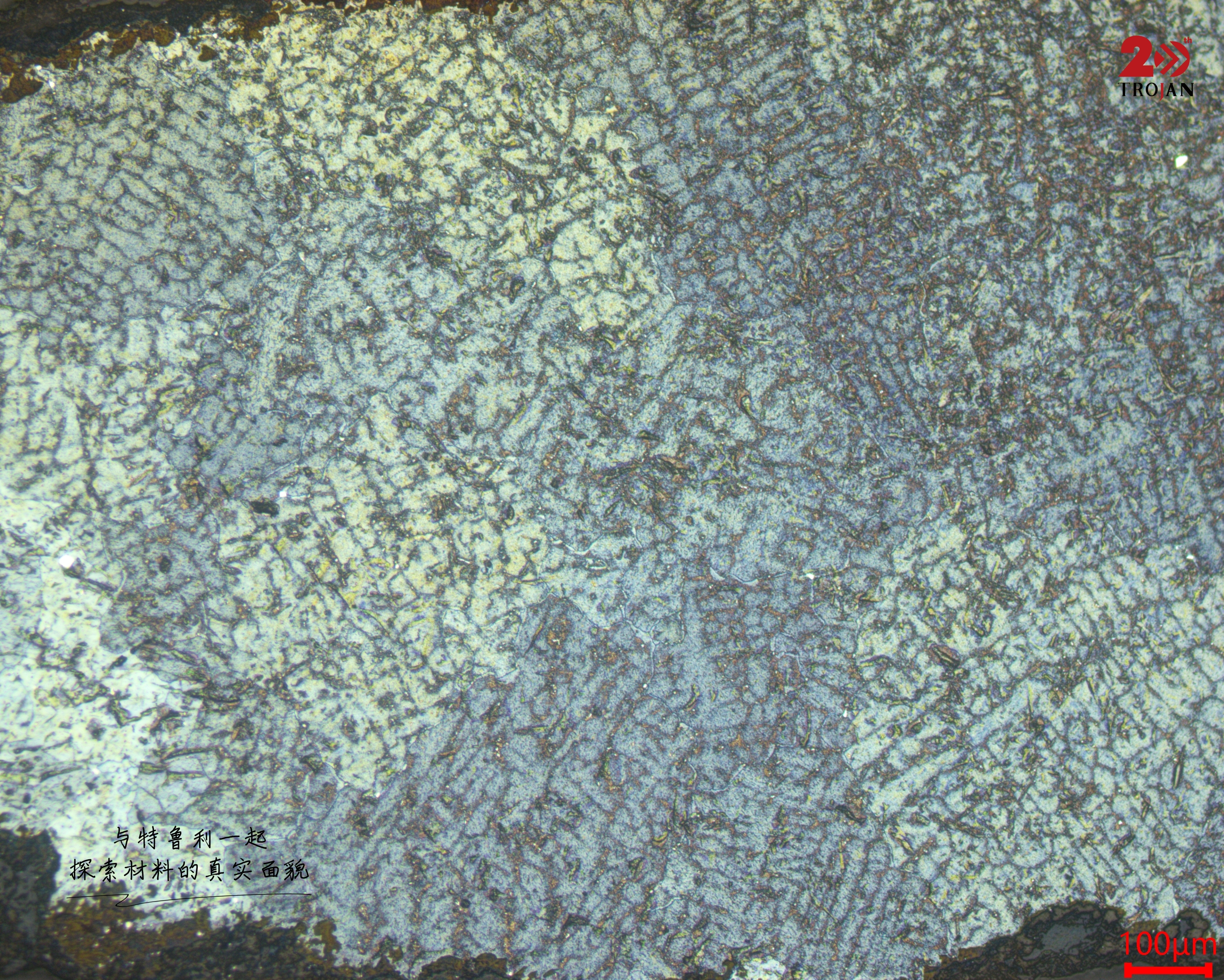

Figure 2 : Vue détaillée montrant la porosité et les caractéristiques structurelles.

De véritables solutions de flux de travail

Truly a développé un workflow complet pour résoudre ces difficultés :

Découpe de précision automatique Table-CUT200 minimise les dommages thermiques
Meulage séquentiel avec des papiers abrasifs gradués (de la paraffine peut être appliquée si nécessaire)
L'imprégnation sous vide ThetaVAC-2 remplit les pores irréguliers pour obtenir une imagerie métallographique supérieure
La suspension de polissage au diamant suivie d'un polissage final à la silice élimine les fines rayures et la déformation de la surface
Nettoyage par ultrasons des zones poreuses

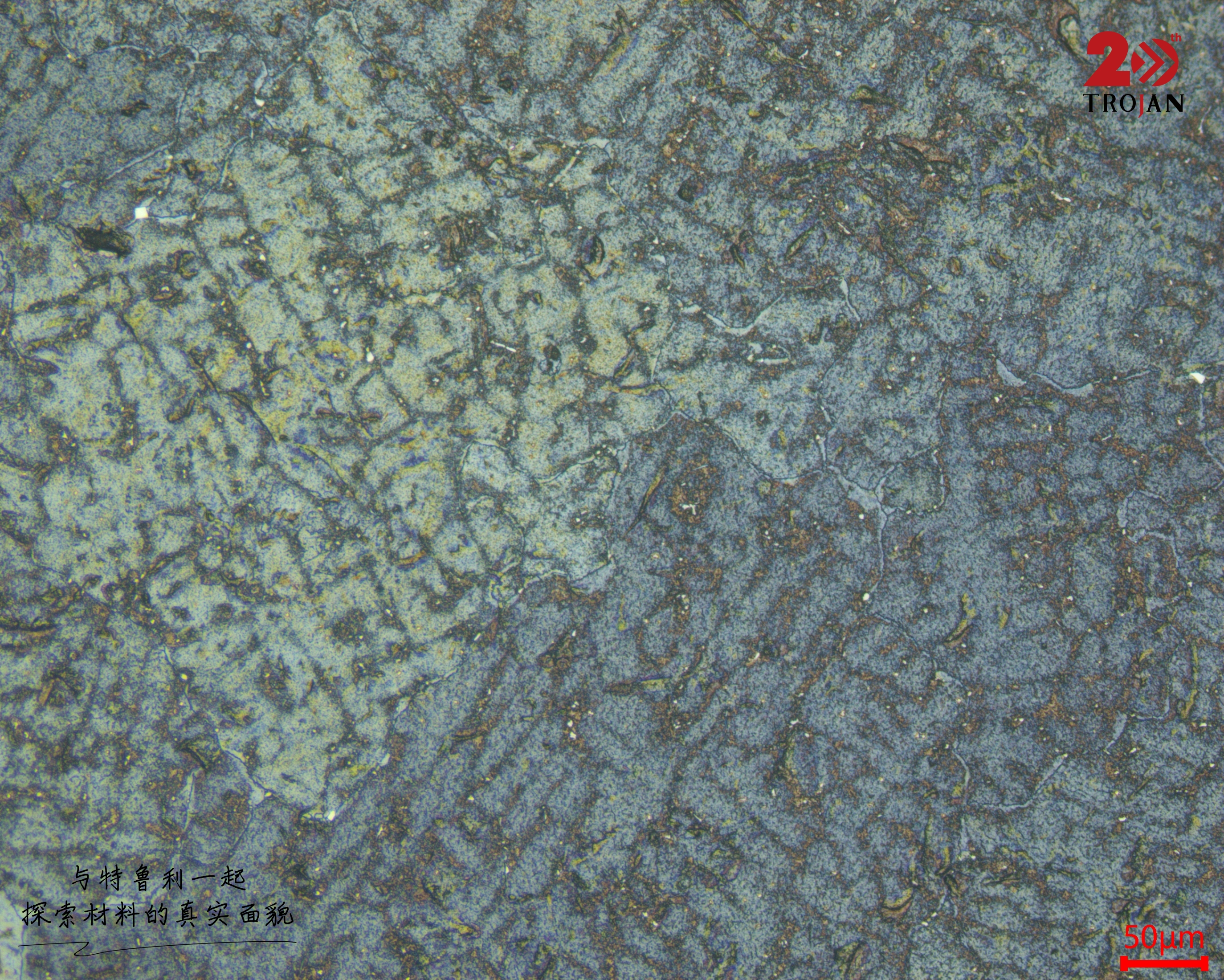

Figure 3 : Microstructure après la mise en œuvre du flux de travail de préparation spécialisé.

Ce flux de travail préserve les microstructures originales intactes, révélant avec précision les techniques de moulage des miroirs en bronze Han et fournissant des données fiables pour la recherche sur le patrimoine culturel.

Paramètres de préparation recommandés

Broyage : MET-SP P800-2500
Polissage grossier : SC 0,05 μm Super
Polissage final : ZN 0,05μm 439

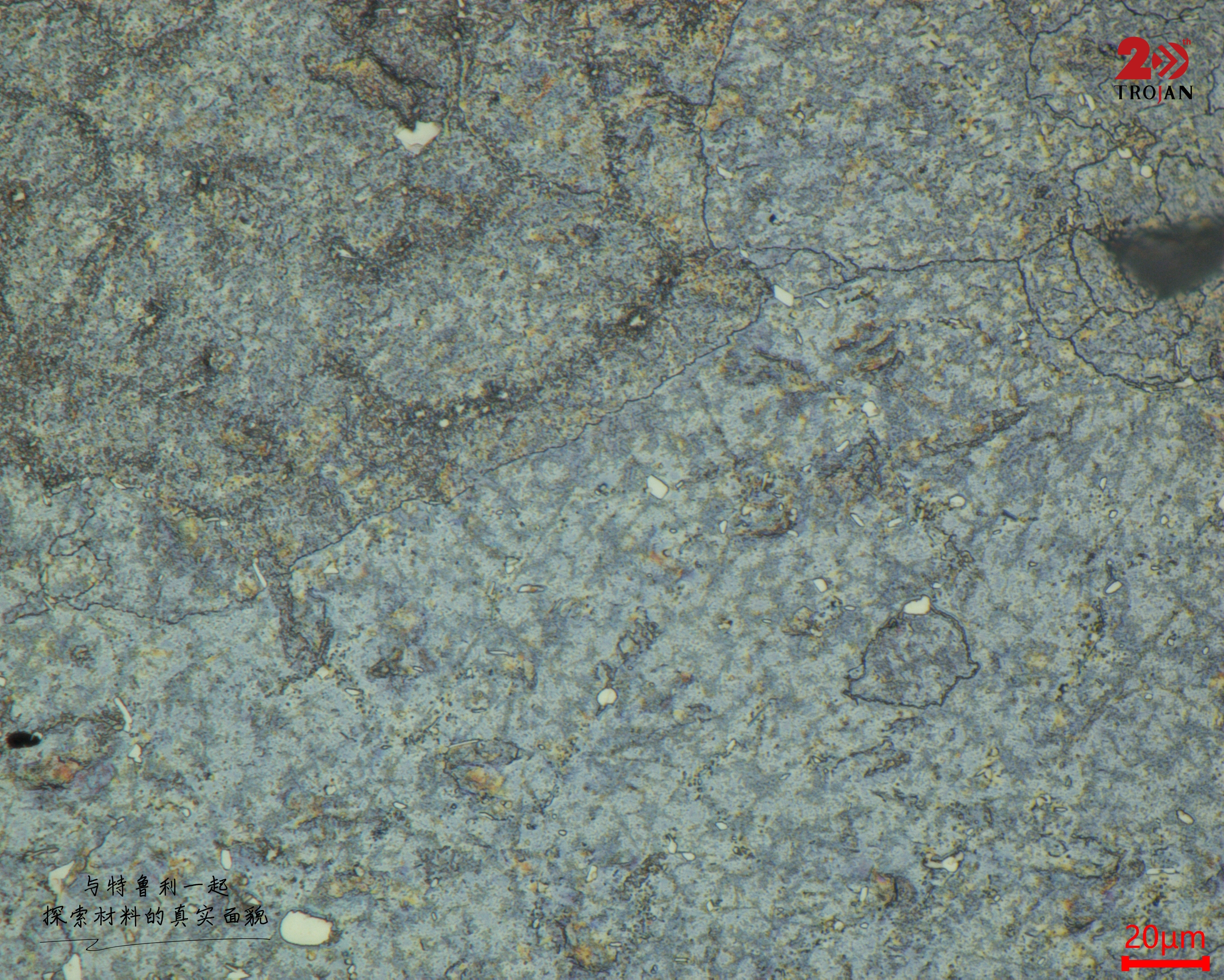

Figure 4 : Résultat final à fort grossissement montrant les phases préservées.

#cheval de Troie #cheval de Troiemetallography #MétallographiqueSamplePrep #CulturalRelicTesting #MiroirBronze #Archéologie #ScienceMatériau #VraimentMatériel #AncienAlloy
