Cas de préparation d'échantillons métallographiques : céramiques d'alumine- Trojan (Suzhou) material technology Co., Ltd.

Les céramiques d'alumine possèdent des propriétés exceptionnelles, notamment une dureté élevée, une résistance supérieure à l'usure, une résistance à la corrosion et une excellente isolation. En tant que céramiques structurelles et fonctionnelles largement utilisées, elles sont utilisées dans les pièces d'isolation électronique, les composants de précision résistants à l'usure, les blindages à haute température, l'aérospatiale et la métallurgie. Leur microstructure régit directement les performances de service et la durée de vie des produits finis.

Microstructure et contrôle qualité

L'examen métallographique permet une observation claire de la taille des grains, de la morphologie des joints de grains, de la répartition des pores, des microfissures et des défauts d'impuretés afin d'évaluer avec précision la qualité du frittage et l'homogénéité de la microstructure. Les données métallographiques aident à optimiser les paramètres de frittage et à prévenir les défaillances du produit telles que les fissures, l'abrasion et la rupture de l'isolation. Il s'agit d'une base technique essentielle pour le contrôle qualité de la production de masse, l'amélioration des performances et l'analyse des défaillances des céramiques d'alumine.

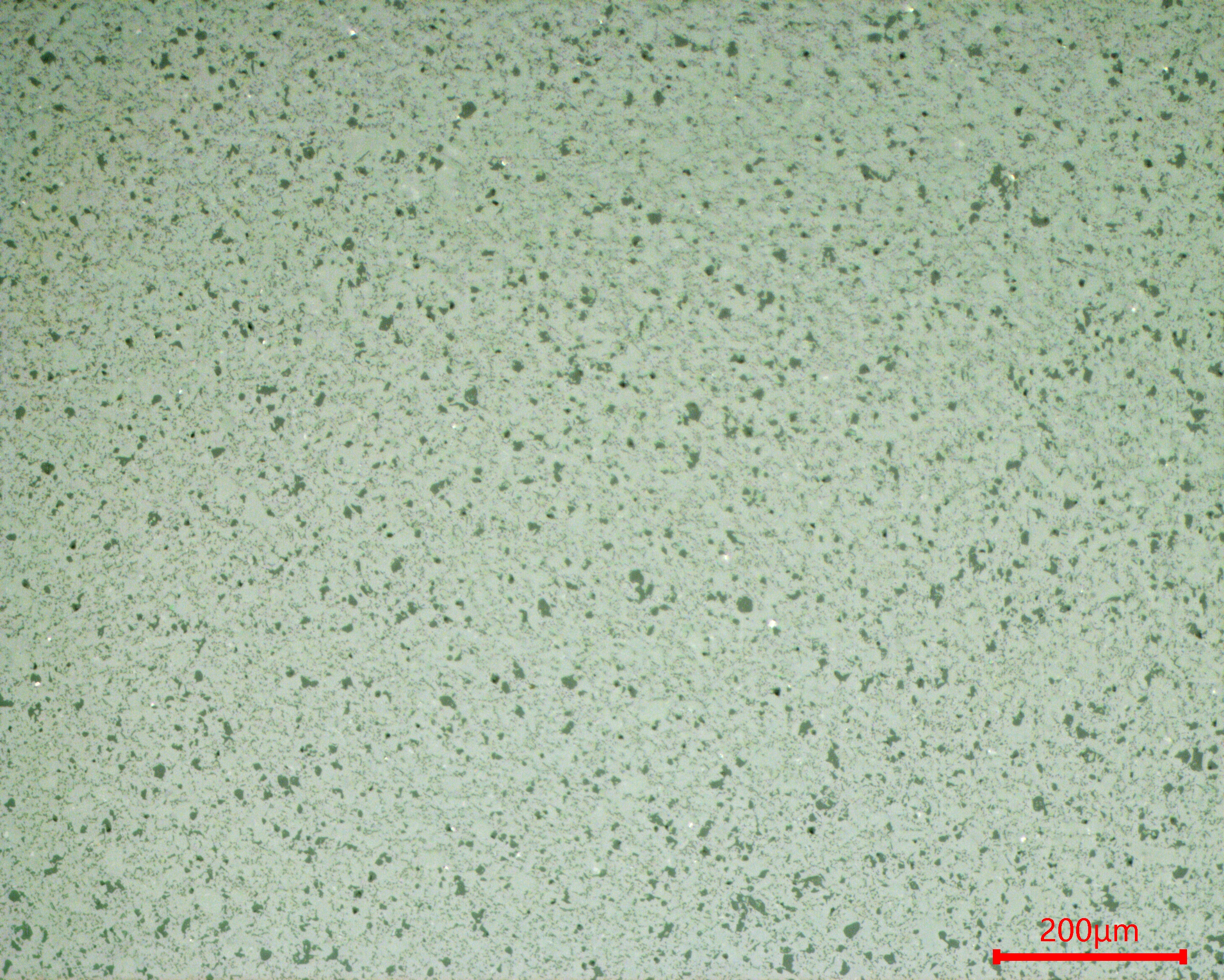

Alumina ceramic microstructure overview at 200um scale — Observation de la microstructure à l'échelle 200μm

Mécanisme de meulage et de polissage

Les céramiques d'alumine présentent une dureté et une fragilité élevées, ce qui rend le papier de verre conventionnel inefficace pour le meulage. Les disques de meulage diamantés à liant résine sont adoptés pour le meulage grossier, suivi d'un meulage fin avec un disque POH et une suspension diamantée de 9 μm. Les disques de meulage en résine assurent un amorti pendant le traitement, évitant ainsi les fissures longitudinales graves et permettant une préparation efficace des échantillons de céramique d'alumine.

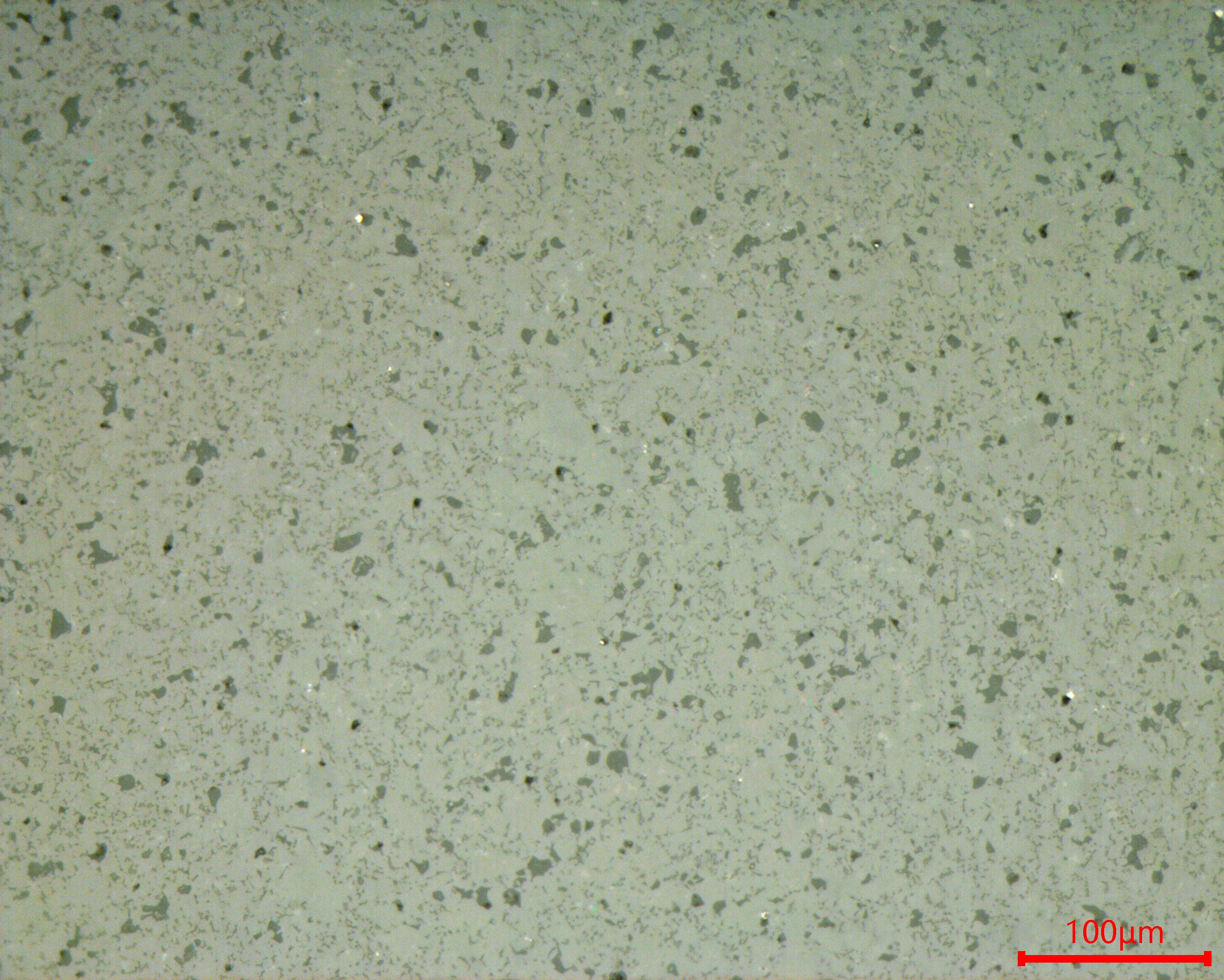

Alumina ceramic fine grinding surface at 100um scale — État de broyage fin à l'échelle de 100 μm

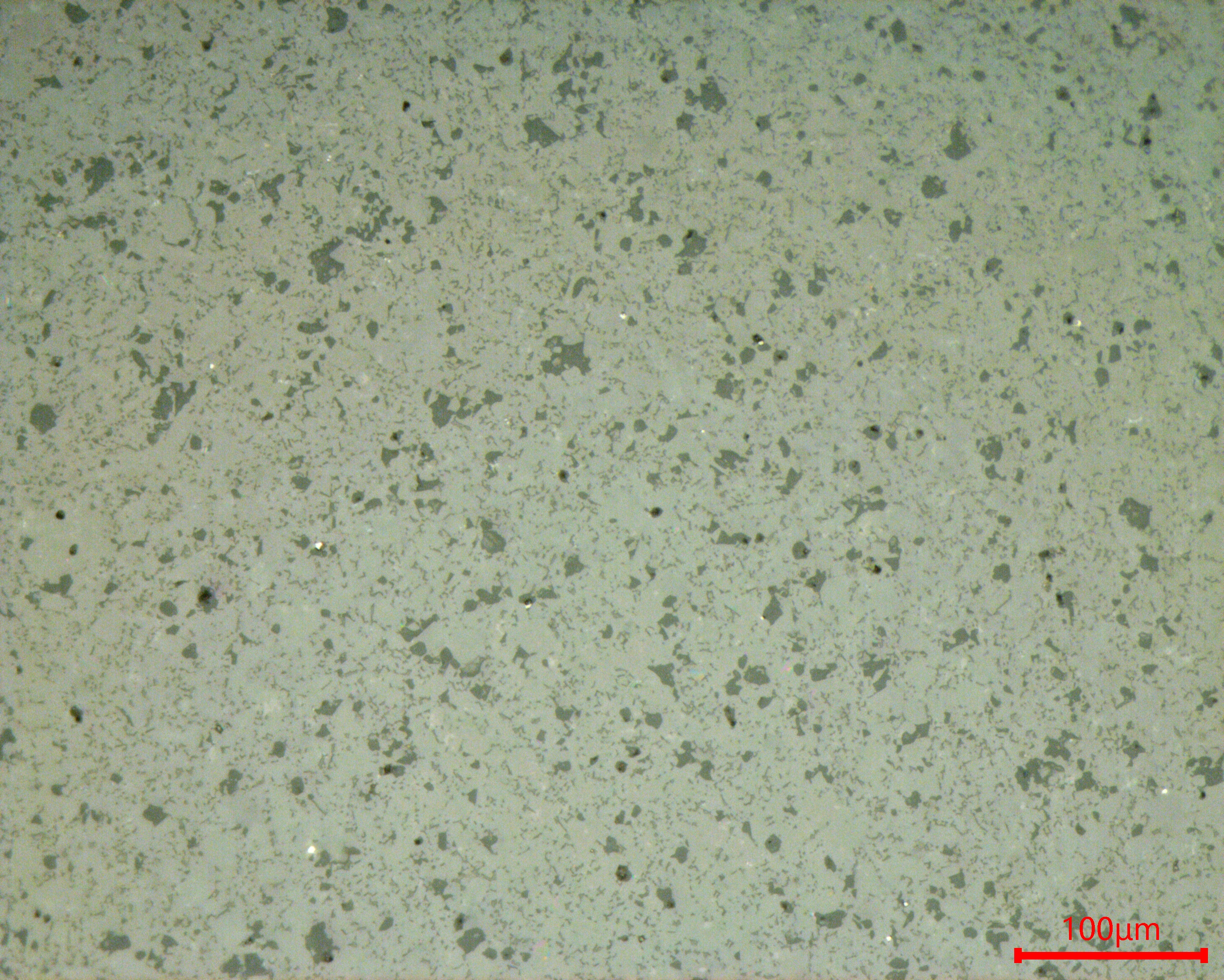

Alumina ceramic detail view at 100um scale — Contrôle d'homogénéité de surface à l'échelle 100μm

Procédure de préparation

Nous partageons le préparation métallographique procédure pour les échantillons d'alumine frittée ci-dessous pour votre référence :

Broyage grossier et planarisation : Disque de meulage diamant en résine P400DiaRe
Broyage fin : Disque POH 9 μm PD-WT suspension
Polissage grossier : disque GF-JP suspension PD-WT 3 μm
Polissage final : suspension à disque ZN SO-T401

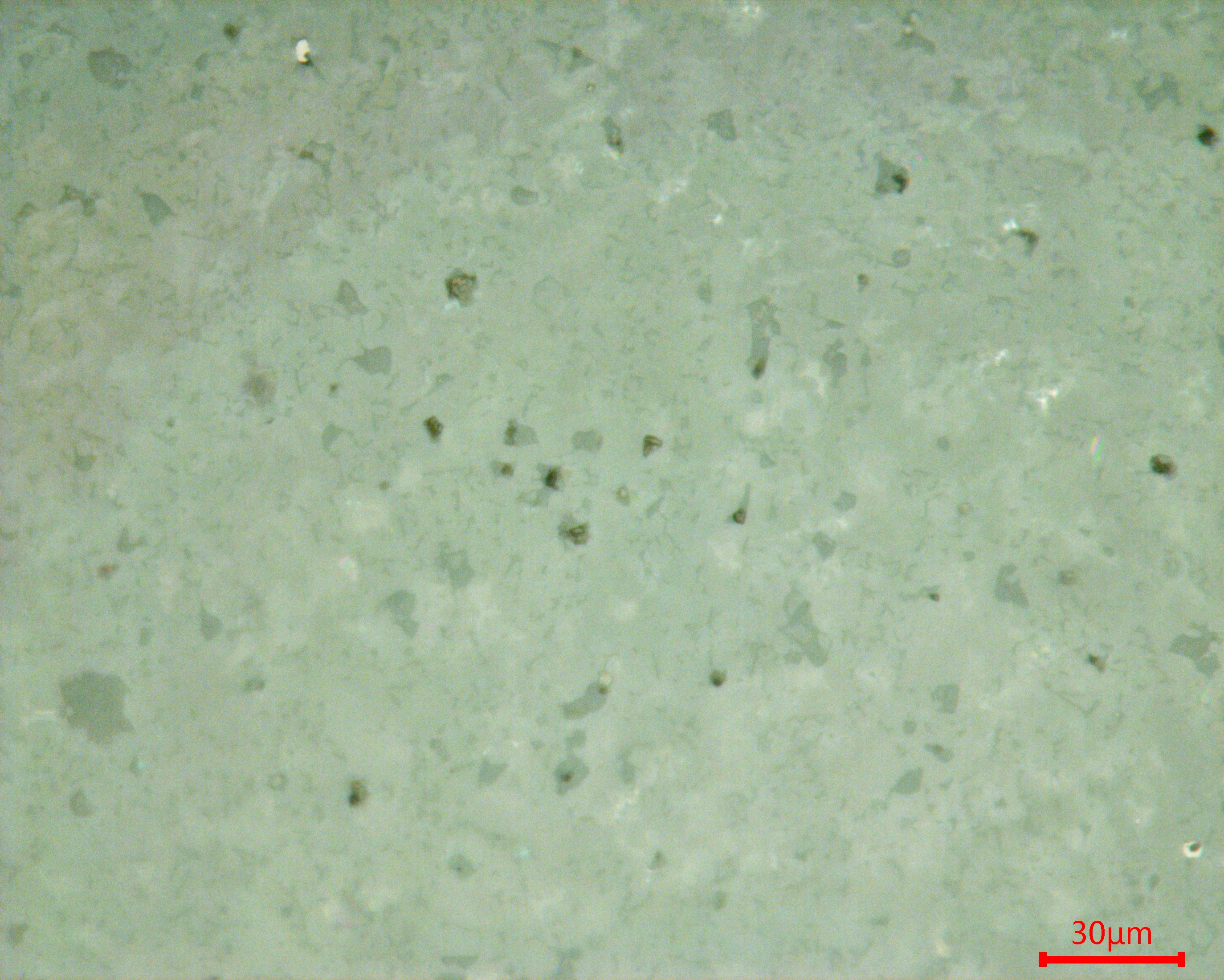

Alumina ceramic final polished microstructure at 30um scale — Vue finale de la structure polie à l'échelle 30 μm
