Cutter automatique Beta 300 Pro
La préparation des échantillons métallographiques commence avec un processus de coupe de ...
La morphologie transversale des fibres de nylon et de PET contient des indices essentiels sur la performance des matériaux. L'analyse métallographique révèle des géométries distinctes des sections transversales des fibres : profils circulaires standard, en forme de croix personnalisés, creux ou trilobés. Ces microstructures régissent directement l’éclat des fibres, le toucher, l’absorption de l’humidité et la résistance mécanique.

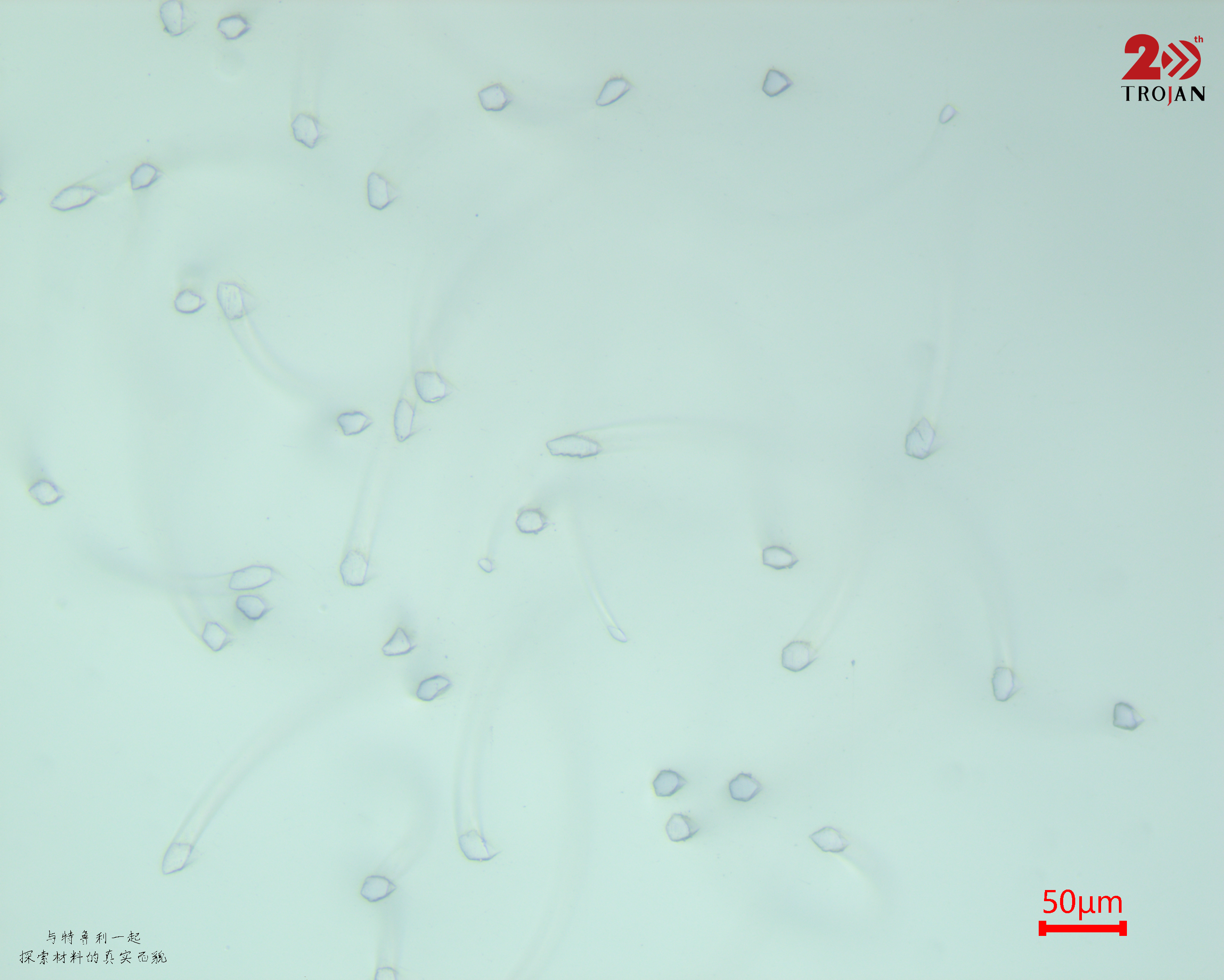

Figure 1 : Aperçu des sections transversales des fibres Par exemple, les sections creuses offrent une chaleur légère, tandis que les formes profilées améliorent l'évacuation de l'humidité. Les ingénieurs utilisent l'observation métallographique pour identifier rapidement les types de fibres, évaluer la cohérence du processus de filage et détecter les défauts tels que les bulles d'air, les profils irréguliers et les vides.

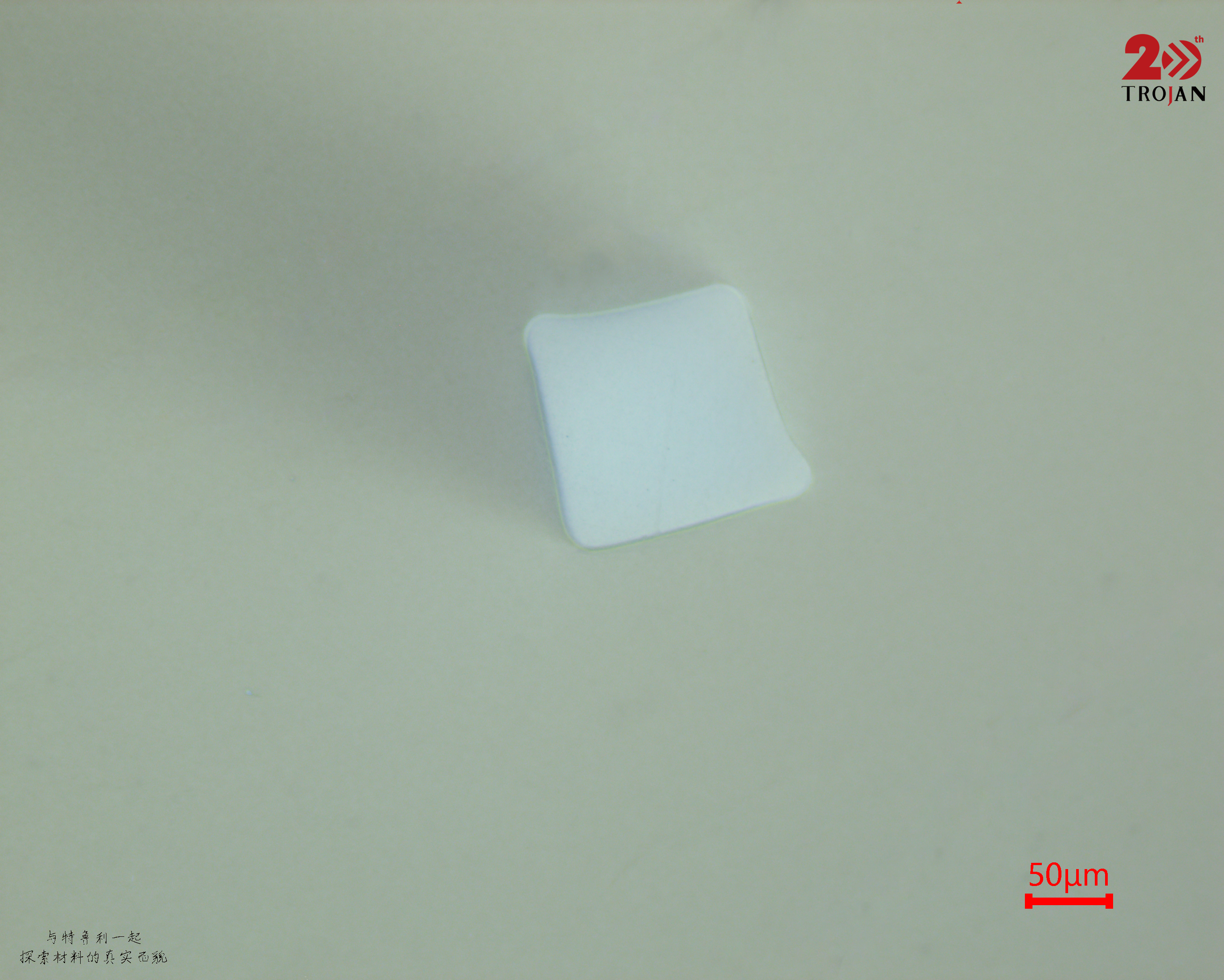

Figure 2 : Géométrie de profil personnalisée Qu'il s'agisse d'optimisation de processus, d'amélioration de la qualité ou d'investigation de défaillances, l'analyse métallographique en coupe transversale agit comme une « lentille de microscope » reliant les microstructures aux propriétés macroscopiques, soutenant ainsi l'innovation en matière de matériaux.

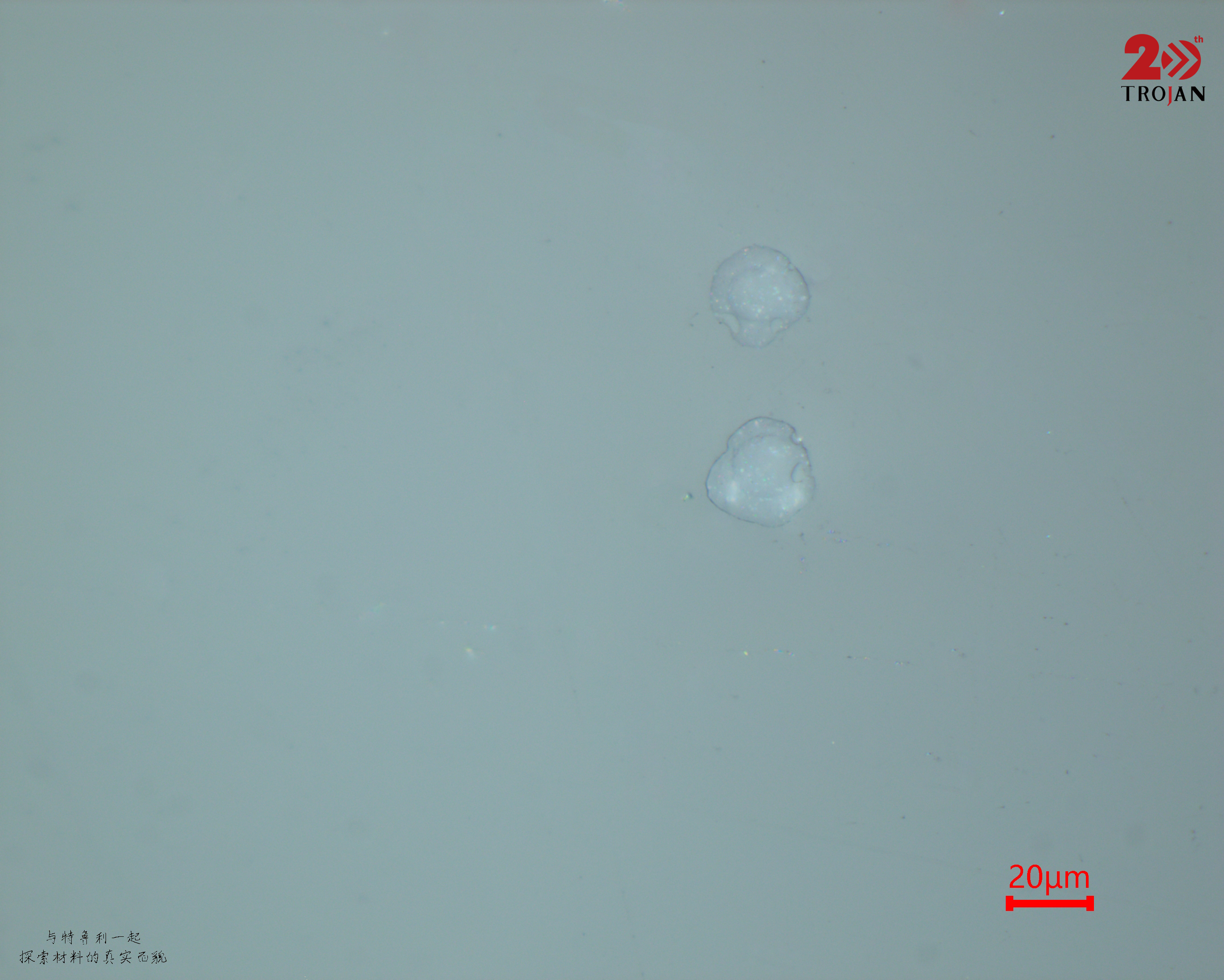

Figure 3 : Détection de défauts à fort grossissement Procédure de préparation des échantillons de fibres de nylon et de PET
- Montage : Résine TJ2226
- Broyage 1 : Disque abrasif P800 MET-SP
- Broyage 2 : Disque abrasif P2000 MET-SP
- Polissage 1 : Chiffon de polissage SC-JP 1 μm PD-WT
- Polissage 2 : Tissu de polissage ET-JP 0,05 μm AO-W

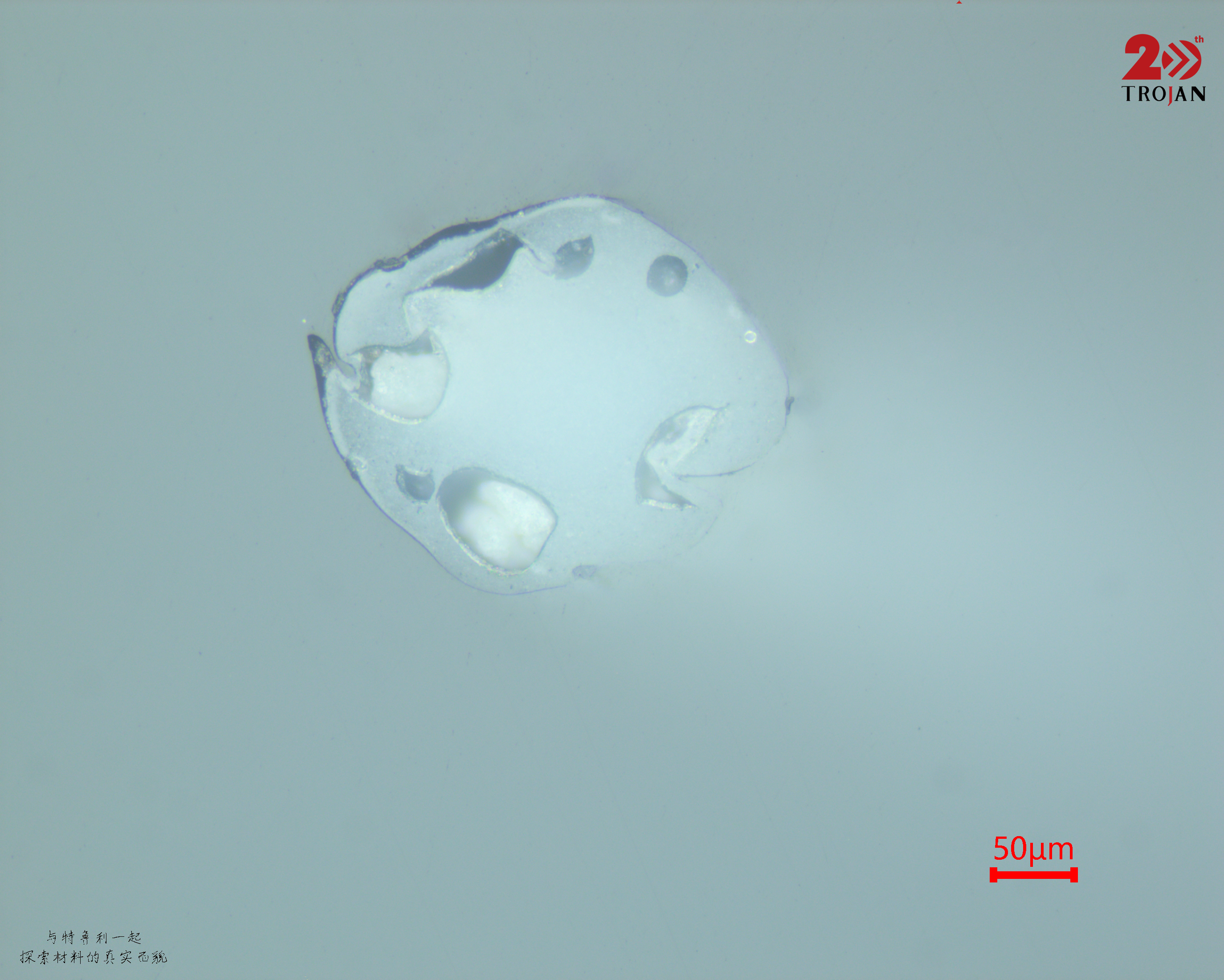

Figure 4 : Microstructure polie finale #Trojan #Trojanmetallography #Métallographie #SamplePreparation #PolymerFiber #Nylon #PET #MaterialScience #TextileTesting #QualityControl
.png?imageView2/2/w/400/format/jpg/q/75 "Gobelets de montage jetables")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspension d'alumine AO-P")
