Inspection métallographique des joints de soudure CO₂ GMAW en acier au carbone- Trojan (Suzhou) material technology Co., Ltd.

Inspection métallographique des joints de soudure CO₂ GMAW en acier au carbone

01-07-2026

L'examen métallographique des joints soudés en acier au carbone fabriqués par soudage à l'arc métallique au gaz CO₂ constitue la méthode de base pour évaluer la qualité du soudage et la rationalité du processus.

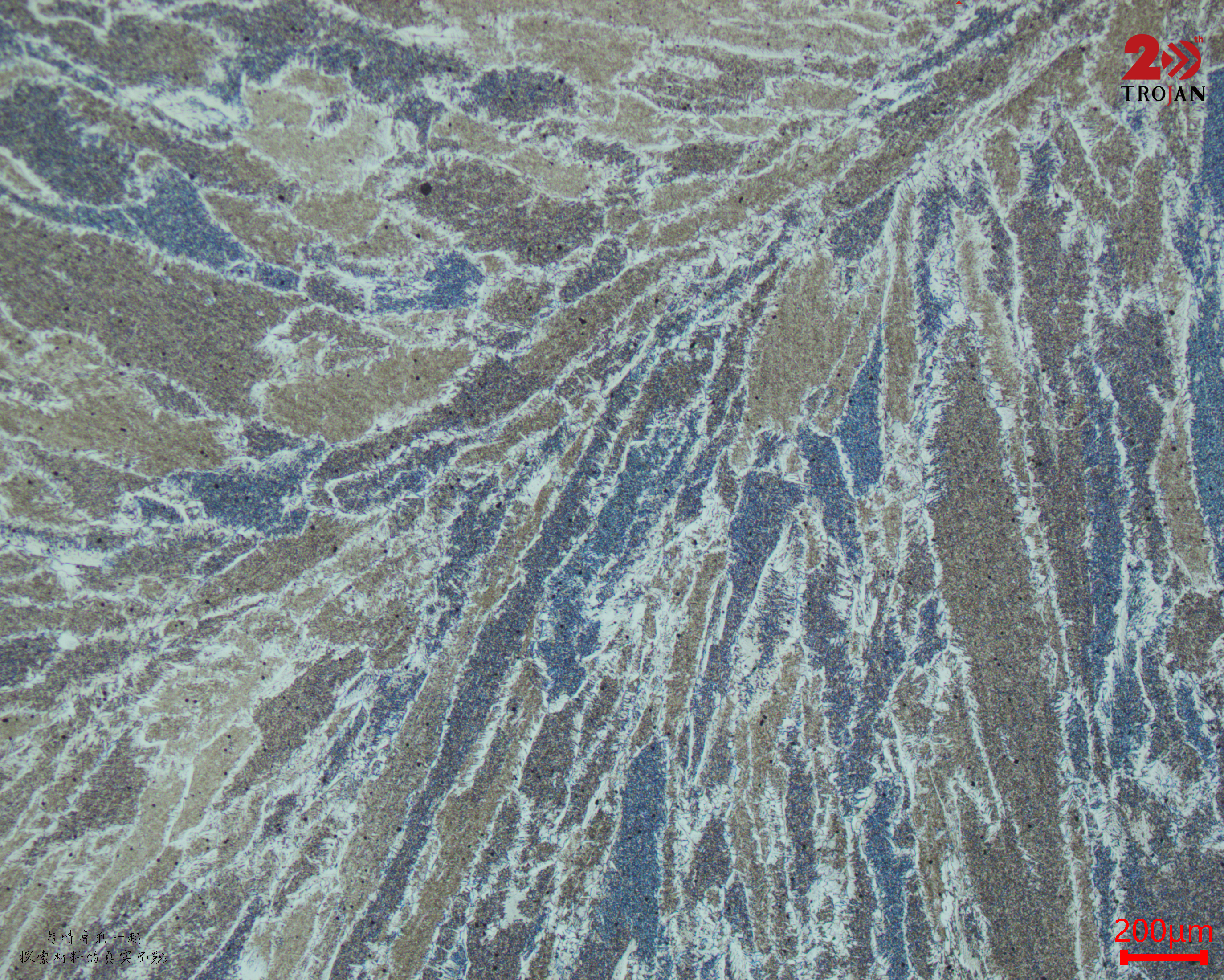

Des grains colonnaires, ainsi que de petites quantités de ferrite proeutectoïde, de ferrite à plaques latérales et de perlite se trouvent généralement dans la zone du métal fondu.

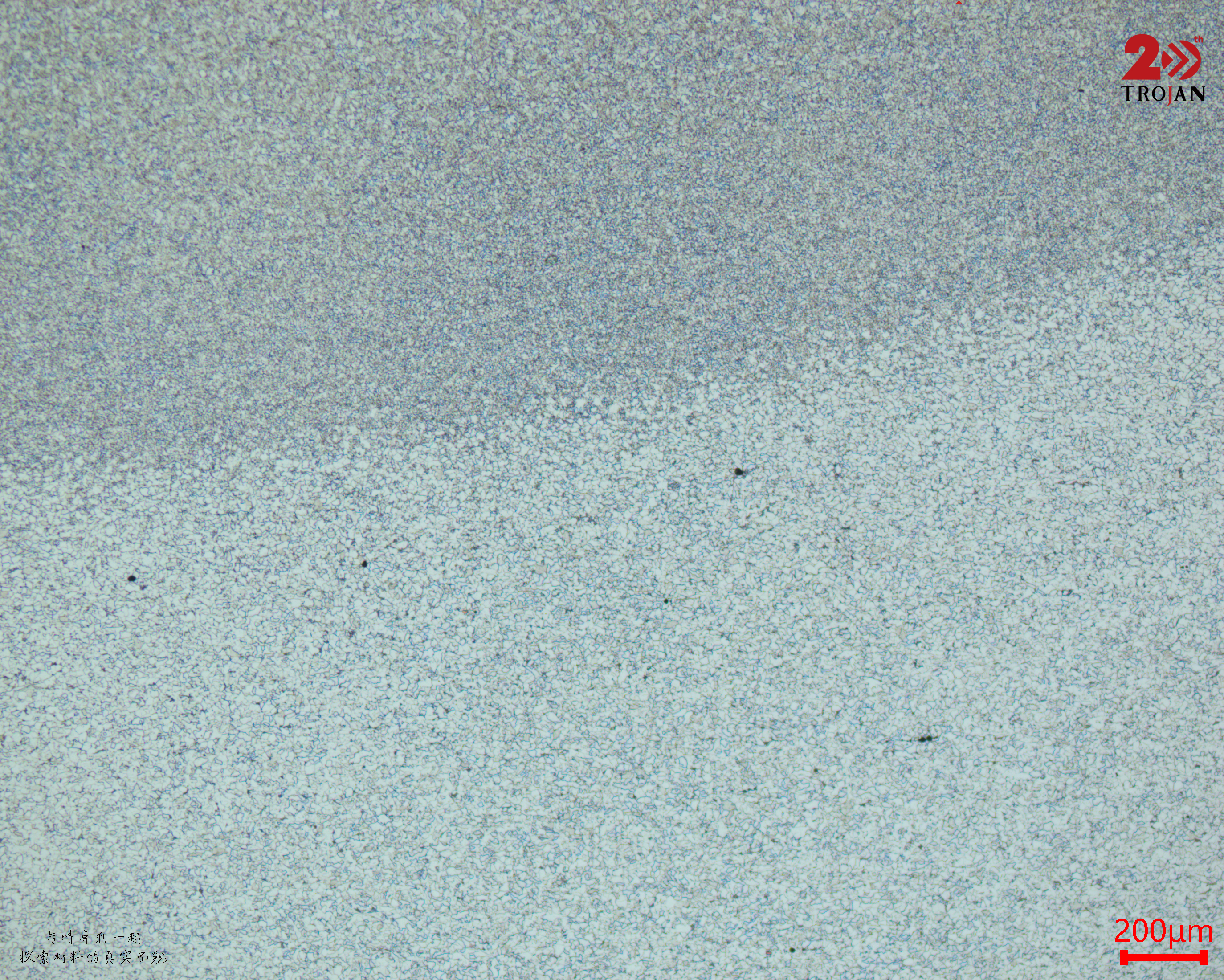

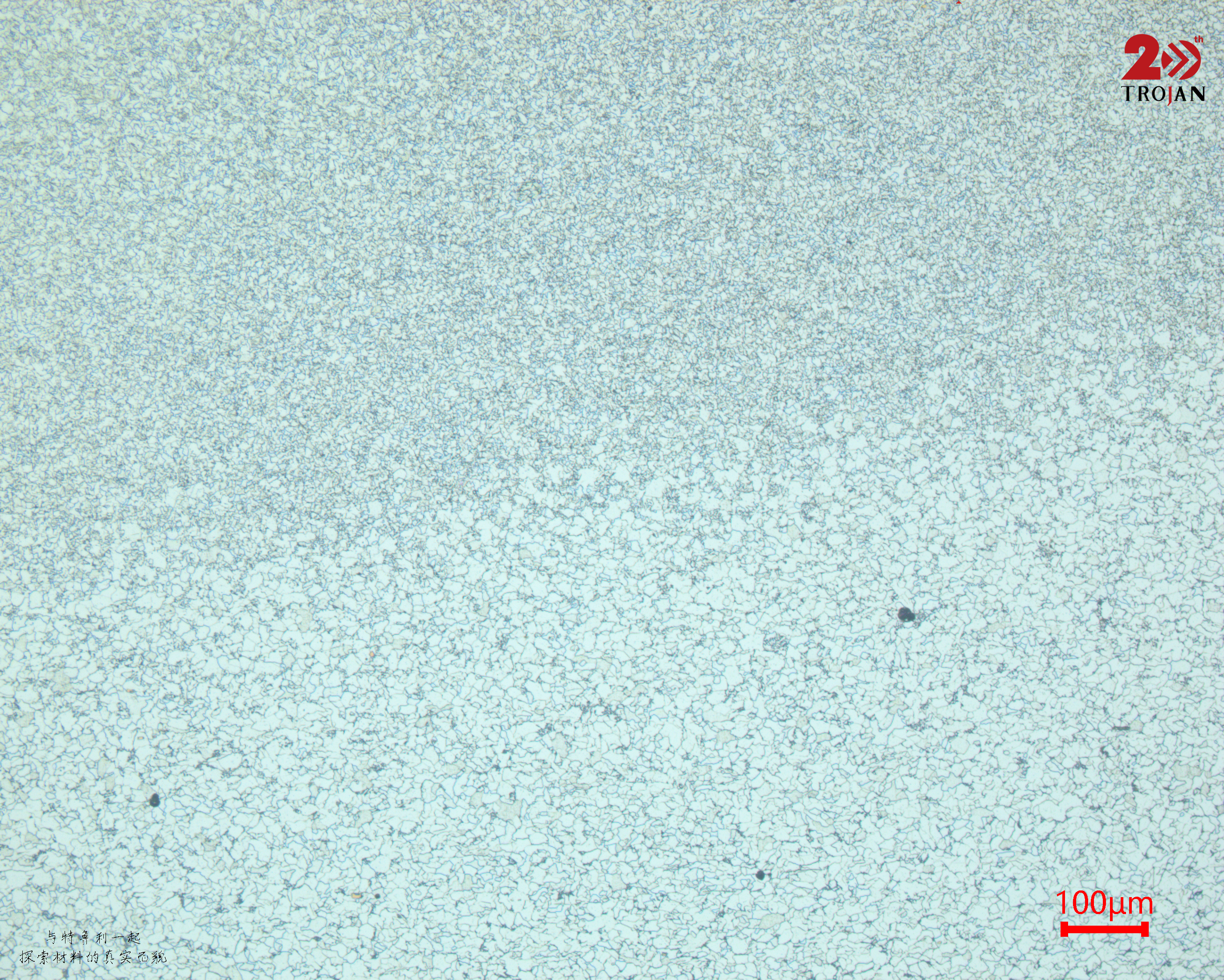

La zone affectée thermiquement (HAZ) présente des transitions microstructurales entre les régions à grains grossiers et à grains fins. Dans la zone à gros grains, des structures de Widmanstätten et des couches martensitiques durcies ont tendance à se former, ce qui fragilise le joint soudé.

L'observation microscopique à proximité de la ligne de fusion permet d'identifier des défauts internes tels qu'une fusion incomplète, des microfissures, des pores et des inclusions. Il évalue également comment le niveau de surchauffe et la vitesse de refroidissement affectent la morphologie de la microstructure. Les résultats des tests métallographiques fournissent une référence directe pour ajuster l'apport de chaleur de soudage, la température de préchauffage et la température entre passes, contrôlant ainsi efficacement la tendance au durcissement et les risques de fissuration induits par l'hydrogène.

L'évaluation métallographique combinée intégrant la distribution de dureté et l'évaluation de la microstructure est une approche fiable pour vérifier les spécifications des procédures de soudage et garantir l'intégrité structurelle.

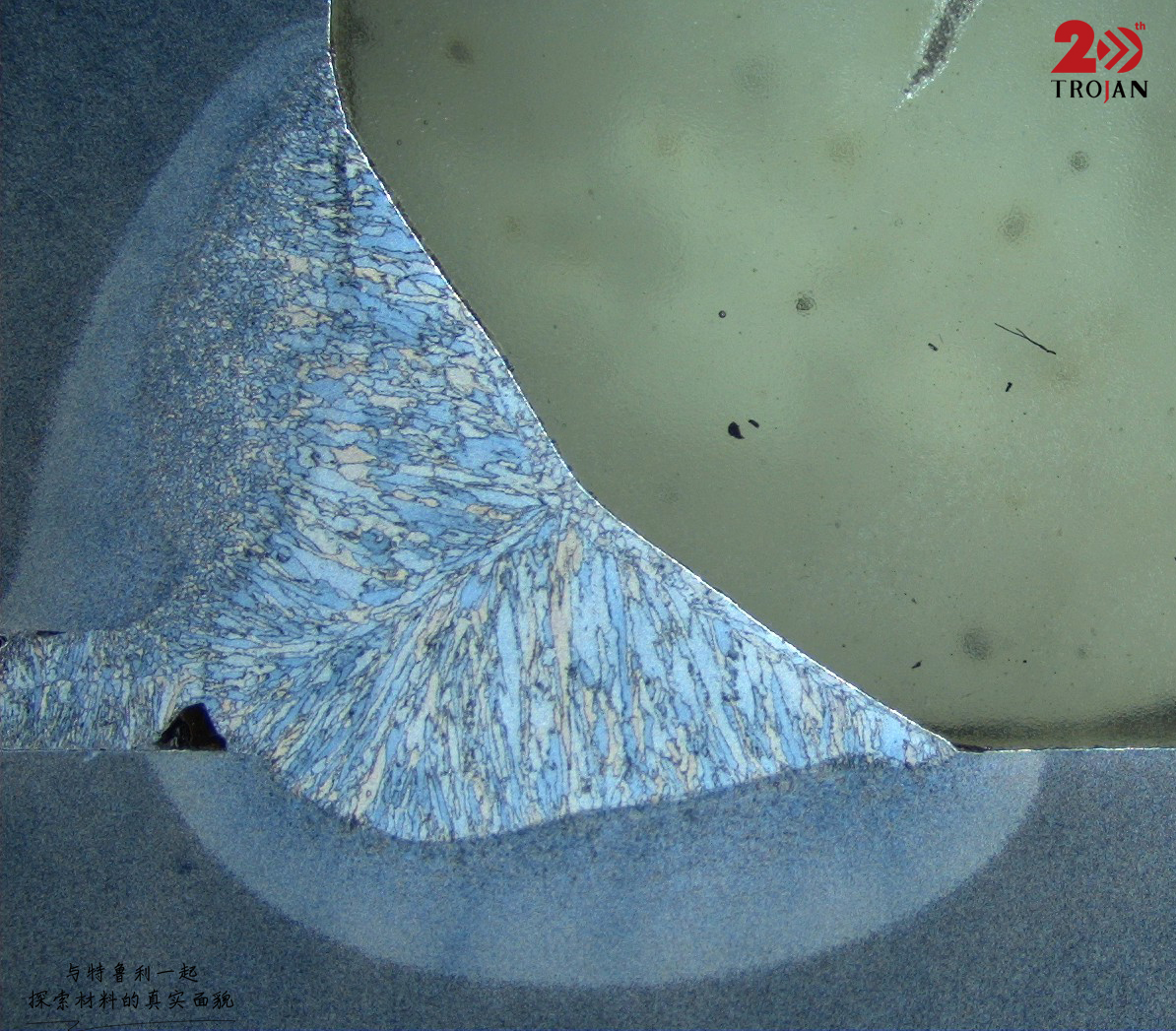

Préparation métallographique Vitrine des paramètres et de la microstructure

1️⃣ Broyage grossier : MET-M P400

2️⃣ Broyage fin : POS 9μm PD-WT

3️⃣ Polissage : ET-JP 1μm PD-WT

*Alternative pour l'étape 2 : papier abrasif P800 à P2000

#Métallographie #Inspection du soudage #Soudage au CO2 #Acier au carbone #Contrôle de la qualité du soudage #Préparation d'échantillons #Consommables métallographiques #Test de matériaux
