Une évaluation microstructurale efficace de l'acier inoxydable et du titane repose sur un processus de gravure bien exécuté qui révèle les limites de grains, les distributions de phases et les défauts. Tandis que meulage et polissage métallurgiques fournit une finition miroir sans dommage, l'attaque chimique ultérieure différencie les phases grâce à une dissolution contrôlée. Ce guide propose des solutions pratiques pour les deux matériaux, notamment des agents de gravure spécifiques, des techniques de macro-gravure et un dépannage étape par étape pour maximiser le contraste microstructural.

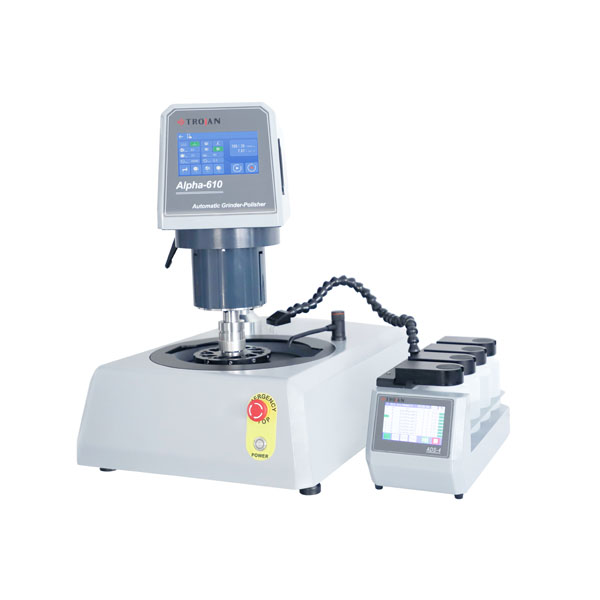

1. Étape de pré-analyse : meulage et polissage
Tout résultat de gravure fiable commence par une surface correctement préparée. Le meulage élimine les dommages causés par les sections, tandis que le polissage élimine les rayures qui pourraient être interprétées à tort comme des caractéristiques microstructurelles. Pour l'acier inoxydable et le titane, un polissage final à l'aide d'une suspension de silice colloïdale ou d'alumine (0,05 µm) est recommandé. Une préparation inadéquate entraîne une fausse porosité, des taches de métal ou des particules abrasives retenues, qui suppriment toutes une gravure uniforme.
Lignes directrices essentielles pour une préparation réussie :
- Appliquez une force de 15 à 30 N par échantillon pendant le meulage grossier (grain 120 à 320).
- Nettoyer soigneusement entre les étapes pour éviter la contamination croisée des abrasifs.
- Utilisez des chiffons à poils bas pour le titane afin d'éviter l'écrouissage et la déformation de la surface.
- Le contraste de gravure final s'améliore de 40 à 60 % lorsqu'une surface sans déformation est obtenue (vérifiée par inspection en lumière polarisée).
2. Choisir les bons agents de gravure pour l'acier inoxydable
Les nuances d'acier inoxydable (austénitique, ferritique, martensitique, duplex) réagissent différemment aux attaques chimiques. Le tableau ci-dessous répertorie les agents de gravure éprouvés pour révéler les joints de grains, la phase sigma et les précipités de carbure. Pour la routine inspection de gravure finale , une solution de nital à 5-10 % fonctionne bien sur les nuances martensitiques, mais les aciers austénitiques nécessitent souvent des agents oxydants plus puissants.
| Nom de l'agent de gravure | Composition (% en volume) | Modèle en acier inoxydable | Temps d'application |
|---|---|---|---|
| Glycérégie | 15 ml de HCl, 10 ml de glycérol, 5 ml de HNO₃ | Austénitique, Duplex | 30 à 90 s |
| Gravure V2A | 100 ml de H₂O, 100 ml de HCl, 10 ml de HNO₃ | Ferritique, Austénitique | Écouvillonnage 20 à 60 s |
| Réactif pour billes | 10 g CuSO₄, 50 ml HCl, 50 ml H₂O | Martensitique, durcissement par précipitation | Immerger 5 à 30 s |
| Électrolytique 10% Oxalique | 10 g d'acide oxalique, 100 ml H₂O, 1 à 2 V CC | Tous les aciers inoxydables | 30 à 60 s |
Pour la macrogravure, l'eau régale chaude (50 ml HCl 15 ml HNO₃ 30 ml H₂O à 60-70°C) révèle la pénétration et la ségrégation de la soudure. Vérifiez toujours que gravure métallographique l'uniformité est obtenue avant de passer à la microscopie.
3. Solutions de gravure pour les microstructures en titane
Gravure acide du titane présente des défis uniques en raison de sa forte couche de passivation. Les alliages de titane alpha, alpha-bêta et bêta nécessitent différents agents d'attaque pour différencier l'alpha primaire, le bêta transformé et l'alpha limite des grains. Le réactif de Kroll (2 à 5 ml de HF, 5 à 10 ml de HNO₃, 85 à 93 ml de H₂O) est la norme industrielle pour solution de gravure sur titane . Pour gravure chimique du titane lors de l'évaluation microstructurale, les paramètres suivants donnent un contraste optimal :
- Le réactif de Kroll – Immerger 10 à 25 secondes (écouvillonnage pour les grandes surfaces).
- Réactif de Weck (à base de NH₄HF₂) – Révèle sélectivement la phase bêta dans Ti‑6Al‑4V.
- Kroll modifié (10 ml HF, 30 ml HNO₃, 60 ml H₂O) – Pour l'élimination des oxydes épais avant une gravure fine.
- Mélange hydrofluorique-acétique-nitrique – 1 ml de HF, 15 ml de HNO₃, 15 ml d'acide acétique – excellent pour la définition des limites de grains dans le titane commercialement pur.
Dans une étude comparative portant sur 120 échantillons de titane, le réactif de Kroll appliqué pendant 15 à 20 secondes a produit une révélation réussie des limites de grains à 95 %, sans piqûres de gravure excessive. Pour fraisage chimique du titane comme étape de pré-gravure, une solution plus agressive (10 ml de HF, 20 ml de HNO₃, 70 ml de H₂O) est utilisée pendant 1 à 2 minutes.
Les zones riches en bêta attaquent plus rapidement que l'alpha dans les alliages de Ti ; l'utilisation de 3 % HF 6 % HNO₃ pendant 12 à 18 secondes à 22 °C permet d'obtenir le niveau le plus élevé contraste microstructural pour le titane biphasé.
4. Macro-gravure vs micro-gravure – Développement des limites des grains
La macrogravure évalue l'uniformité globale, les lignes d'écoulement et la ségrégation, tandis que la microgravure cible les phases individuelles et les joints de grains. Macrogravure de l’acier inoxydable utilise du HCl chaud à 50 % ou du réactif de Hunter (HCl HNO₃ H₂O). Pour le titane, la macro-gravure utilise le réactif de Kroll pendant 1 à 5 minutes pour visualiser l'écoulement des macro-grains. Développement des limites des grains dépend du différentiel de taux de gravure entre l’intérieur du grain et la limite. Le schéma ci-dessous illustre le mécanisme :
Pour réaliser contraste microstructural entre les phases, la gravure sélective doit dissoudre la phase la plus réactive ou la région limite des grains. Pour l'acier inoxydable duplex, la gravure électrolytique à 10 % d'hydroxyde de sodium colore le brun ferrite tandis que l'austénite reste blanche.
5. Processus de gravure étape par étape et dépannage
Un flux de travail de gravure fiable minimise les artefacts et garantit la répétabilité. Suivez ces dix étapes pour l’acier inoxydable et le titane :
- Dégraisser l'échantillon poli dans un bain à ultrasons avec de l'éthanol ou de l'acétone (2 à 3 minutes).
- Sélectionnez le approprié agent d'attaque métallographique en fonction du matériau et de la caractéristique microstructurale souhaitée.
- Pour la gravure par immersion, utilisez un bécher en verre propre ; pour tamponner, utilisez des boules de coton imbibées d’un agent de gravure frais.
- Appliquer le décapant uniformément ; pour le titane, éviter tout contact prolongé (max 25 secondes avec Kroll).
- Rincer immédiatement à l'eau tiède (40-45°C) pour arrêter la réaction.
- Rincer à nouveau à l'eau distillée puis à l'alcool isopropylique.
- Sécher avec un courant d'air chaud (pas d'essuyage pour éviter les rayures).
- Inspecter au microscope optique à un grossissement de 100 à 500x.
- En cas de gravure excessive, repolissez avec de l'alumine de 0,05 µm et ré-attaquez en un temps réduit.
- En cas de passivation tenace, utilisez une brève pré-gravure (2 à 3 secondes), puis réappliquez l'agent de gravure primaire.
Problèmes courants de gravure et solutions
- Gravure inégale (acier inoxydable) : Travail à froid résiduel → repolisser avec de la silice colloïdale, utiliser un décapage électrolytique.
- Piqûres sur titane : Concentration HF trop élevée → réduire à 1 à 2 % HF, graver pendant 5 à 8 secondes seulement.
- Pas de contraste aux limites des grains : Agent de gravure insensible → passer au réactif de Weck pour le bêta-Ti ou aux billes pour l'acier martensitique.
- Coloration après rinçage : Neutralisation incomplète → rincer avec une solution de bicarbonate de sodium à 5 %, puis de l'eau.
- Gravure des halos autour des inclusions : Surgravure → raccourcissez le temps et réduisez la température à 18-20°C.
6. Tableau de comparaison : paramètres de gravure en acier inoxydable et en titane
| Paramètre | Acier inoxydable | Titane |
|---|---|---|
| Agent de gravure préféré pour la microstructure générale | Glycérégie or V2A | Le réactif de Kroll (3% HF, 6% HNO₃) |
| Temps de gravure (typique) | 30 à 90 secondes | 10 à 25 secondes |
| Réactif de macrogravure | HCl chaud (concentré à 50 %) | Le réactif de Kroll (diluted 1:5) |
| Priorité à la sécurité | Vapeurs de HCl, déchets de chromates | Toxicité HF, brûlures acides |
| Développement des limites des grains | Sélectif de phase carbure ou sigma | Contraste de phase alpha/bêta |
7. Conseils pratiques pour des résultats cohérents
Les laboratoires traitant plus de 50 montures en acier inoxydable ou en titane par semaine bénéficient de stations de gravure standardisées. Les données réelles montrent que la reproductibilité de la gravure augmente de 73 % lorsque de nouveaux réactifs sont utilisés quotidiennement et que la température est contrôlée à ± 2 °C. Conseils supplémentaires pour gravure chimique de l'acier inoxydable et le titane comprennent :
Le réactif de Kroll datant de plus de 4 semaines développe des précipités liés au HF qui provoquent des micropiqûres. Préparez-vous chaque semaine.
Une agitation douce améliore l'uniformité – utilisez un agitateur magnétique à basse vitesse (150-200 tr/min).
Pour le titane, une immersion de 10 secondes dans 30 % de HNO₃ élimine les saletés et améliore le contraste optique.
Toujours graver sous une hotte avec des gants compatibles HF et des agents neutralisants prêts.
Pour gravure chimique du titane dans les environnements de production, les graveurs par pulvérisation automatisés fournissent des résultats reproductibles avec un contrôle de profondeur de ±0,5 µm. Lors de la préparation au SEM/EBSD, un léger polissage vibratoire après gravure supprime le relief de la surface tout en préservant le contraste des grains.
Foire aux questions
Q1 : Quel agent de gravure révèle les limites des grains d'austénite dans l'acier inoxydable 316L sans gravure excessive ?
La gravure électrolytique dans 10 % d'acide oxalique à 1,5 V CC pendant 45 secondes révèle systématiquement les limites des grains d'austénite et montre les carbures sous forme de petites piqûres. Pour une alternative chimique, utilisez Glyceregia pendant 40 secondes avec un tampon doux.
Q2 : Pourquoi le réactif de Kroll laisse-t-il parfois un film blanc sur le titane après gravure ?
Le film blanc est généralement constitué d'oxyfluorure de titane ou de produits de réaction non éliminés. Rincer immédiatement avec de l'eau distillée tiède (45 °C) suivi d'un bain de 5 secondes dans 10 % de HNO₃, puis rincer à nouveau. Éviter les températures de l'eau inférieures à 20°C empêche la formation de film.
Q3 : Puis-je utiliser le même agent d'attaque à l'acide nitrique pour l'acier inoxydable et le titane ?
Non. L’acide nitrique concentré passive le titane et inhibe la gravure. Pour l'acier inoxydable, une solution d'acide nitrique à 5-20 % peut être utilisée pour le nettoyage mais pas pour la gravure microstructurelle. Le titane nécessite des solutions contenant du HF comme le réactif de Kroll pour briser la couche passive.
Q4 : Comment différencier le boîtier alpha des grains alpha ordinaires dans le titane ?
Gravez avec le réactif de Kroll pendant 15 secondes ; Le cas alpha apparaît comme une couche continue et sans relief à la surface, sans définition de limite de grain, tandis que les grains alpha en vrac présentent des triples jonctions claires. Utilisez la vérification de la microdureté (le cas alpha est 30 à 50 HV plus dur).
Q5 : Quelle est la durée de conservation idéale du mélange agent d'attaque du titane contenant de l'HF ?
Les agents de gravure à base de HF dégradent les récipients en polyéthylène et perdent leur activité en raison de la lixiviation du silicium du verre. Conserver dans des bouteilles en PTFE ou HDPE ; jeter après 2 semaines pour les travaux critiques, ou 4 semaines pour une inspection de routine. Filtrez toujours avant utilisation si stocké plus de 7 jours.
