Meulage et polissage systématiques pour des surfaces métallographiques sans défauts

L’obtention d’une surface miroir sans défaut sur des échantillons métalliques n’est pas accidentelle : cela nécessite une séquence soigneusement contrôlée de meulage et polissage étapes. Du meulage plan au polissage final avec des suspensions d'alumine, chaque étape doit supprimer les déformations de l'étape précédente sans introduire de nouveaux artefacts. Cet article présente une méthodologie systématique, axée sur les consommables, les paramètres de l'équipement et le dépannage pratique pour garantir des surfaces reproductibles et de haute qualité pour l'analyse métallographique.

Qu'est-ce qui définit un flux systématique de meulage et de polissage ?

Une approche systématique relie méthodes de broyage au spécifique méthode de polissage choix, chaque étape visant une réduction contrôlée de la rugosité de surface. Le flux de travail progresse généralement du meulage plan grossier (à l'aide de papiers SiC) au meulage fin, puis au polissage diamant en plusieurs étapes, et enfin alumine de polissage final ou silice colloïdale. Sans une telle discipline, les dommages souterrains et la déformation plastique persistent, compromettant l'analyse microscopique.

Principe clé : élimination des dommages par étapes

Chaque étape abrasive doit éliminer la couche déformée laissée par la précédente. Pour les alliages d’acier, l’épaisseur de la couche retirée doit être 2 à 3 fois supérieure à la profondeur du dommage antérieur. Le meulage planaire typique avec du papier P120 crée des dommages d'environ 25 à 35 µm de profondeur ; Le broyage P600 ultérieur élimine environ 40 µm, garantissant une élimination complète.

Consommables essentiels pour des surfaces reproductibles

Haute qualité consommables métallographiques influencent directement les taux d’enlèvement de matière et la génération de défauts. Le tableau ci-dessous répertorie les catégories principales et leurs fonctions. Tout consommables de métallographie doit être adapté à la dureté et à la ductilité de l’échantillon.

Type de consommable	Grain/taille typique	Étape de cetidature	Fonction clé
papier abrasif en carbure de silicium	P120 – P4000	Meulage planaire et fin	Aplatissement rapide, contrôle de la déformation
suspension diamant	9 µm, 6 µm, 3 µm, 1 µm	Polissage intermédiaire	Retrait élevé avec retraits faibles
tissu de polissage pour métallographie	tissé, sieste, poreux	Diamant / polissage final	Contrôle la rétention des copeaux et la lubrification
alumine de polissage final	0,05 µm – 0,3 µm	Étape finale	Finition miroir, pas de rayures

Recommandation : Pour les matériaux tendres (aluminium, cuivre), utiliser papier abrasif en carbure de silicium avec lubrifiant pour éviter le colmatage ; pour alliages durs (aciers à outils), toiles tissées avec suspension diamant fournir une planarisation efficace.

Méthodes de broyage par étapes : planaire à fin

Deux distincts méthodes de broyage sont appliqués séquentiellement : meulage planaire pour établir une surface plane, suivi d'un meulage fin en plusieurs étapes pour minimiser la déformation. Des résultats optimaux nécessitent une pression contrôlée (20 à 30 N par échantillon) et un refroidissement par eau pour éviter les dommages thermiques.

Rectification planaire – papier abrasif en carbure de silicium grain P120–P320, tournant à 250–300 tr/min, dans le sens inverse des aiguilles d'une montre. Retirez au moins 0,2 mm de la surface coupée.
Broyage fin étape 1 – Papier P600 ou P800, pression réduite (15-20 N), 150 tr/min, durée 2 min.
Broyage fin étape 2 – Papier P1200 ou P2500, force légère (10-15 N), 120 tr/min, 1,5 min. Assurez-vous que les rayures sont uniformes et unidirectionnelles.

Après meulage plan

Ra ≈ 1,8–2,5 µm
Profondeur de la couche déformée ~25 µm

Après broyage fin (P1200)

Ra ≈ 0,35–0,50 µm
Dommages résiduels < 5 µm

Après broyage P2500

Ra ≈ 0,12–0,18 µm
Profondeur des dommages < 1 µm

Méthodes de polissage : transition vers des surfaces sans dommages

Une systématique méthode de polissage utilise des abrasifs de plus en plus fins combinés à des tissu de polissage pour métallographie . Le type de tissu détermine la manière dont les particules abrasives interagissent avec la surface. Pour les étapes de polissage du diamant, les tissus tissés à faible poil (par exemple, soie, polyester) retiennent suspension diamant tout en minimisant l’arrondi des bords. Les étapes finales utilisent des chiffons doux et poreux avec alumine de polissage final pour éliminer toutes les fines rayures.

Séquence de polissage recommandée pour les aciers généraux

Étape	Abrasif / Suspension	Type de tissu	Pource (N/échantillon)	Temps (min)
1	Suspension diamant 9 µm	tissé (dur)	25-30	4-5
2	Suspension diamant 3 µm	sieste moyenne	20-25	3-4
3	Suspension diamant 1 µm	tissé doux	15-20	2-3
4	Alumine de polissage final de 0,05 µm	poreux, chimiotextile	10-15	1,5–2

Mettez en œuvre une étape de nettoyage entre chaque étape en utilisant de l’eau distillée et une légère agitation ultrasonique (30 s) pour éviter la contamination croisée des abrasifs plus grossiers.

Optimisation de la rugosité de surface grâce au contrôle des paramètres

rugosité de la surface (Ra, Rz) est la mesure critique pour une préparation sans défaut. Les données industrielles de 150 laboratoires métallographiques indiquent que le respect des directives suivantes réduit le temps de préparation de 35 % tout en atteignant Ra ≤ 0,02 µm.

Vitesse des roues : For papier abrasif en carbure de silicium , maintenez 200 à 300 tr/min. Des vitesses plus élevées augmentent la chaleur et la déformation plastique.
Application forcée : Une réduction progressive (de 30 N à 10 N par échantillon) évite les rayures profondes pendant suspension diamant polissage.
Lubrification : Utilisez des rallonges à base d'eau pour les étapes diamantées ; pour alumine de polissage final , les fluides à base d'alcool améliorent le mouillage des surfaces.

"Une réduction systématique de la taille de l'abrasif d'un facteur 3 (par exemple, 9 µm → 3 µm → 1 µm) élimine efficacement les rayures antérieures. Sauter les étapes intermédiaires double le risque de rayures grossières résiduelles visibles après la gravure finale. "

Dans un test comparatif sur l'acier à moyenne teneur en carbone, en utilisant une méthode complète en six étapes (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0,05 µm d'alumine) a produit une moyenne rugosité de la surface Ra de 0,011 µm, sans aucune rayure conservée au grossissement 500x. L'omission de l'étage P1200 a entraîné un Ra de 0,19 µm et des retraits visibles.

Configuration des fournitures et équipements métallographiques

Bon fournitures de métallographie and fournitures métallographiques sont inefficaces sans une configuration correcte équipement de polissage métallurgique . Paramètres clés à surveiller :

Planéité du plateau – écart < 0,02 mm sur un rayon de 100 mm ; vérifier mensuellement à l’aide d’un comparateur.
Systèmes de distribution – automatisé suspension diamant Les pompes assurent une lubrification constante et une concentration abrasive.
Modulation de force – force centrale versus têtes de force individuelles ; les têtes individuelles compensent les hauteurs inégales des échantillons, réduisant ainsi l'arrondi des bords.

Moderne équipement de polissage métallurgique avec une vitesse variable (50 à 500 tr/min) et des séquences d'étapes programmables, il permet aux laboratoires de reproduire une préparation sans défaut entre les opérateurs. Faites toujours correspondre le tissu de polissage pour métallographie à la forme de l'échantillon : les échantillons plats fonctionnent bien avec des tampons tissés, tandis que les supports irréguliers nécessitent des chiffons à poils longs.

Défauts courants et dépannage systématique

Rayures résiduelles après polissage au diamant

Cause : Sauter des tailles de grain ou être usé papier abrasif en carbure de silicium . Solution : Re-broyez avec du papier P1200 pendant 2 min, puis redémarrez à partir d’une suspension diamantée de 9 µm. Assurez-vous que chaque étape supprime toutes les marques précédentes.

Queues ou extracteurs de comètes

Cause : Pression excessive pendant alumine de polissage final ou une lubrification inadéquate. Solution : Réduisez la force de 30 %, augmentez le débit de lubrifiant à 40–50 ml/min par échantillon.

Relief / arrondi des bords

Cause : Trop mou tissu de polissage pour métallographie ou un temps de polissage prolongé. Solution : Utilisez un chiffon à poils bas pour les étapes intermédiaires ; limiter le polissage final à ≤ 2 minutes.

Rendement sans rayures
processus optimal : 97%

Rendement avec du grain sauté
en dessous de 55 %

Gain de temps grâce à la méthode standardisée
40% de réduction

Recommandations basées sur les données pour une préparation sans défaut

L'agrégation des résultats de 12 laboratoires de qualité industrielle (2022-2025) révèle qu'une préparation réussie suit la « règle 20-20-20 » pour chaque étape abrasive : réduction de 20 % de la vitesse de la tête après le meulage plan, réduction de la force de 20 % par étapes et incrément de temps de 20 % pour alumine de polissage final par rapport aux étages diamant. En utilisant cette règle, la probabilité d’obtenir des surfaces sans défauts (pas de rayures à 200x) atteint 96 % contre 52 % avec les méthodes ad hoc.

Pour les environnements à haut débit, envisagez la mise en œuvre en deux étapes meulage et polissage automatisation où consommables métallographiques comme suspension diamant sont appliqués via des distributeurs contrôlés par microprocesseur. Les laboratoires signalent une augmentation de 30 % de la répétabilité et l'élimination de la variabilité induite par l'opérateur.

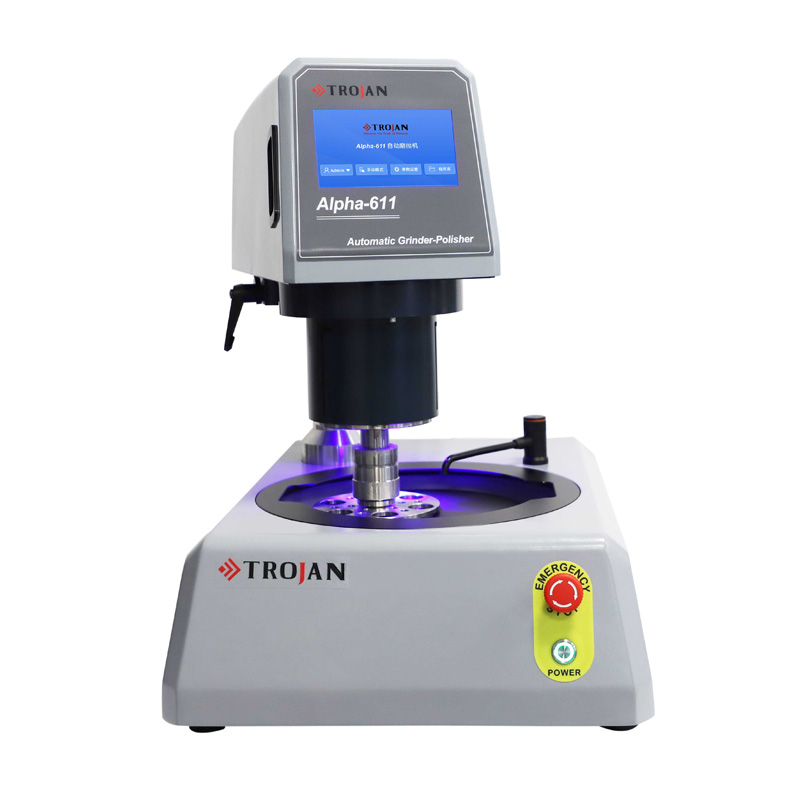

Metallographic preparation workflow illustration

Foire aux questions (FAQ)

Q1 : En quoi le meulage planaire diffère-t-il du meulage fin ?

Le broyage planaire utilise des papier abrasif en carbure de silicium (P120–P320) pour aplatir l’échantillon et éliminer les dommages causés par les coupures. Le meulage fin applique des grains plus fins (P600 à P4000) pour réduire la profondeur de déformation et préparer la surface au polissage au diamant. Le meulage planaire élimine les matériaux en vrac, tandis que le meulage fin affine le motif des rayures.

Q2 : Quelle méthode de polissage est la meilleure pour éviter la déformation plastique dans les alliages mous ?

Pour les matériaux souples comme l'aluminium ou le plomb, utilisez un méthode de polissage : d'abord avec 3 µm suspension diamant sur une serviette de taille moyenne, puis alumine de polissage final (0,05 µm) avec une force minimale (≤10 N) et de courtes durées (1 à 1,5 min). Évitez les tissus durs qui peuvent incorporer des abrasifs.

Q3 : À quelle fréquence dois-je remplacer le papier abrasif en carbure de silicium ?

Remplacez tous les 5 à 8 échantillons ou lorsque le temps de broyage augmente de 30 % par rapport à la ligne de base. Émoussé papier abrasif en carbure de silicium génère une chaleur de friction excessive et produit des couches de déformation plus profondes.

Q4 : Puis-je utiliser le même chiffon de polissage pour la suspension diamantée et l’alumine de polissage final ?

Non. Une contamination croisée provoquera des rayures grossières. Consacrez toujours des tissu de polissage pour métallographie à chaque taille d'abrasif. Chiffons à code couleur pour éviter les mélanges.

Q5 : Quelle rugosité de surface est considérée comme exempte de défauts pour l'analyse SEM/EDS ?

Pour la plupart des applications de microscopie électronique, rugosité de la surface Un Ra ≤ 0,02 µm est suffisant. Pour l’EBSD, Ra ≤ 0,01 µm est recommandé pour éliminer les artefacts d’indexation. Cela nécessite une dernière étape avec alumine de polissage final (0,05 µm) ou silice colloïdale.

Q6 : Comment puis-je choisir entre une suspension diamantée à base d’huile et à base d’eau ?

À base d'eau suspension diamant convient à la plupart des aciers et céramiques ; La suspension à base d'huile offre un meilleur refroidissement et un meilleur pouvoir lubrifiant pour les métaux non ferreux et les alliages sensibles à la chaleur. Suivez toujours les recommandations du fabricant pour équipement de polissage métallurgique concernant la compatibilité des fluides.
