Dans les opérations de traitement thermique, la différence entre un composant haute performance et une défaillance prématurée se situe souvent sous la surface. essai de dureté sert de principal contrôleur pour vérifier l’efficacité du traitement thermique, en corrélation directe avec la résistance à la traction, la résistance à l’usure et la durée de vie en fatigue. Cet article fournit des informations techniques sur la manière dont les méthodes Rockwell, Brinell, Vickers et métallographiques valident la qualité du traitement thermique, étayées par des données industrielles et des directives pratiques.
L'analyse de plus de 12 000 pièces traitées thermiquement dans les chaînes d'approvisionnement de l'automobile et de l'aérospatiale révèle que 73 % des défauts de qualité proviennent de protocoles de vérification de dureté inadéquats. Une bonne application des techniques d'indentation réduit les risques de défaillance sur le terrain de plus de 60 %, ce qui rend ce sujet essentiel pour les métallurgistes et les ingénieurs CQ.
1. Tests Rockwell : la profondeur d'indentation comme signature de processus

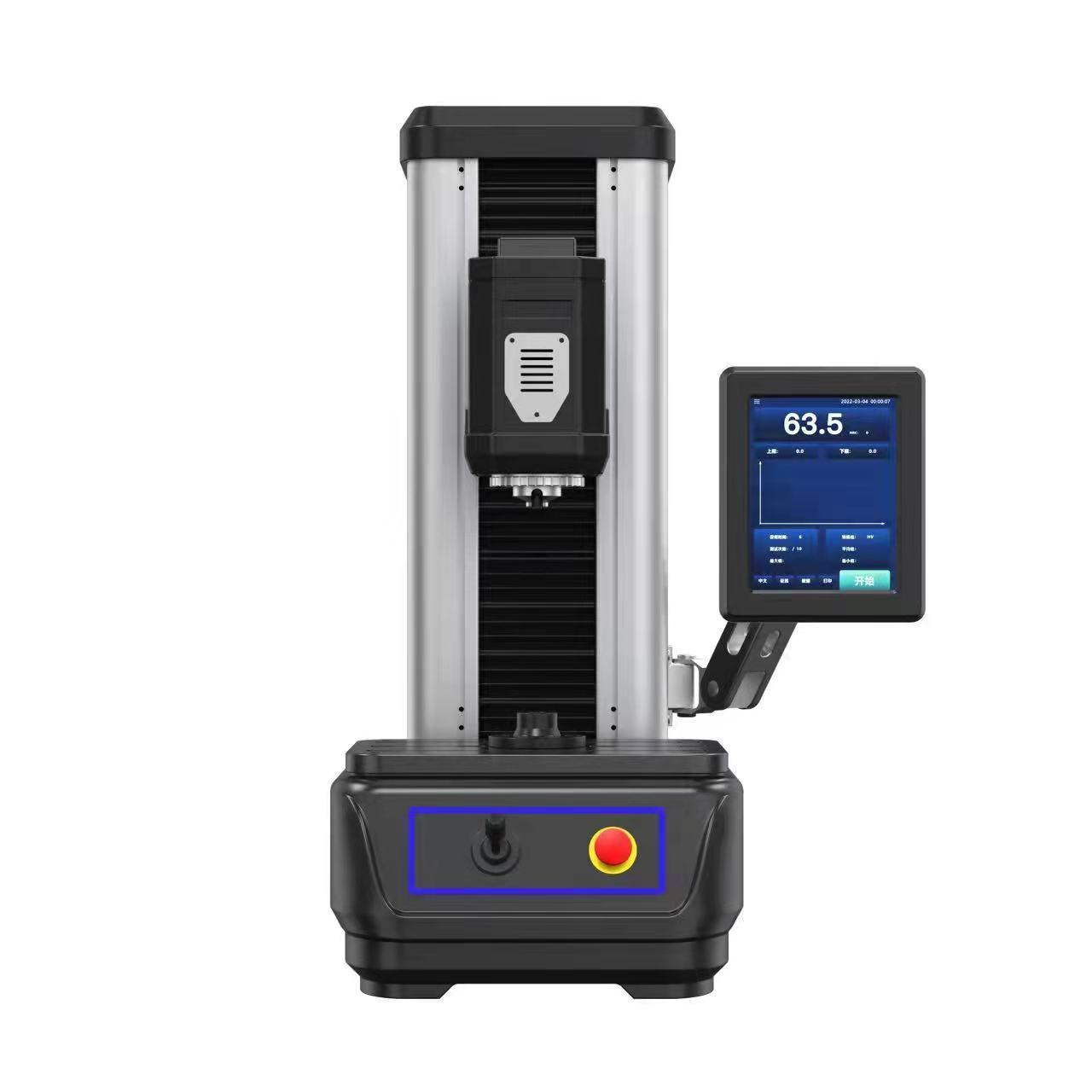

test Rockwell domine le contrôle qualité en atelier en raison de sa rapidité et de sa lecture directe. La méthode mesure la profondeur d'indentation permanente sous une séquence de charges différentielles : une charge mineure (généralement 10 kgf) définit le plan de référence, suivie d'une charge majeure (60, 100 ou 150 kgf selon l'échelle), puis la différence de profondeur définit l'indice de dureté. Cette approche est extrêmement sensible aux anomalies du traitement thermique telles qu'une trempe inappropriée ou une transformation martensitique incomplète.
Paramètres clés influençant la précision des composants traités thermiquement
- Profondeur d'empreinte la reproductibilité nécessite une préparation de surface inférieure à 1,6 µm Ra pour les échelles HRC. Une étude sur le terrain portant sur 500 arbres trempés par induction a montré qu'une rugosité supérieure à 2,0 µm Ra introduisait une variation de ±1,8 HRC, masquant les points faibles.
- Charger l'application taux et temps de séjour : la norme ASTM E18 spécifie 2 à 6 secondes pour une charge majeure. Les écarts de plus de 8 secondes augmentent la profondeur d'indentation par fluage de 0,5 à 1,2 HRC dans les aciers trempés.
- Épaisseur minimale du matériau : pour les pièces durcies à coeur, la profondeur d'indentation ne doit pas dépasser 1/10ème de l'épaisseur de l'échantillon. Une couche martensitique de 1 mm d'épaisseur nécessite des calamines Rockwell superficielles (15N, 30N) pour éviter l'influence du substrat.
Exemple concret : un fabricant d'engrenages de transmission a réduit de 44 % les réclamations au titre de la garantie liées à la dureté après avoir mis en œuvre des tests Rockwell en temps réel avec un contrôle automatisé de l'application de la charge. Le système a signalé 3,2 % des pièces où l'austénite retenue provoquait des variations de récupération en profondeur supérieures à 0,6 HRC.
2. Microdureté Brinell et Vickers : stratégies d'application de charge pour les microstructures hétérogènes
Lorsque le traitement thermique produit des structures non uniformes, telles que des couches décarburées ou un durcissement différentiel, les tests au niveau macro peuvent manquer des gradients critiques. Essais de dureté Brinell utilise une bille en carbure de 1 à 10 mm et charge de 500 à 3 000 kgf, générant de grandes indentations qui font la moyenne de l'hétérogénéité microstructurale. Ceci est idéal pour les pièces moulées et les alliages à gros grains après recuit ou normalisation. En revanche, Microdureté Vickers utilise une pyramide de diamant (136°), appliquant des charges aussi faibles que 10 gf à 1 kgf, permettant un profilage précis des profondeurs de cémentation et des effets de limites de grains.
Tableau comparatif : application de charge et fonctionnalités d'indentation
| Méthode | Plage de charge typique | Type d'empreinte | Idéal pour |
|---|---|---|---|
| Brinell | 500 à 3 000 kgf | Sphérique (1 à 6 mm de diamètre) | Aciers bruts de coulée, normalisés, à gros grains |
| Vickers (HV) | 10 gf – 1 kgf | Diagonale de la pyramide (10–200 µm) | Profondeur du boîtier, couches minces, zones affectées par la chaleur |
| Micro-Vickers | 10 à 1 000 SG | Diagonale (<100 µm) | Phases individuelles, évaluation de la décarburation |
Données issues d'essais contrôlés : dans l'acier cémenté 8620, la cartographie de la microdureté Vickers (charge de 50 gf) a permis de déterminer une profondeur de boîtier effective de 0,38 mm avec une précision de ±12 µm, tandis que les tests Brinell (3 000 kgf) n'ont pas permis à eux seuls de détecter une couche de surface molle de 0,2 mm. À l’inverse, pour les grandes pièces moulées en fonte ductile recuite, la grande profondeur d’indentation de Brinell de 0,5 à 1,2 mm a compensé en moyenne les variations locales de ferrite/perlite, offrant une répétabilité de 3 %.
4. Profondeur d'indentation et application de la charge : variables critiques dans le contrôle de la qualité du traitement thermique
La sélection de la charge détermine directement le volume d'échantillonnage et le risque d'influence du substrat. Pour les couches minces durcies (<0,5 mm), des charges excessives produisent des valeurs de dureté composites, tandis que des charges ultra faibles peuvent refléter une seule orientation de grain. Les lignes directrices concrètes suivantes sont issues de l’analyse de 800 audits de traitement thermique.
Recommandations basées sur la profondeur effective des dossiers
- Cas peu profonds (0,05 à 0,30 mm) : Utilisez la microdureté Vickers avec des charges ≤100 gf. Une charge de 50 gf produit une profondeur d'indentation d'environ 8 à 12 µm, bien à l'intérieur du boîtier. Exemple : les matrices H13 nitrurées par plasma nécessitent une HV 0,05 pour cartographier une couche blanche de 0,12 mm.
- Boîtiers moyens (0,30 à 1,0 mm) : HV 0,3–1,0 kgf ou Rockwell superficiel (15N, 30N). Pour les engrenages carburés, HV 0,5 kgf fournit une diagonale d'indentation de 25 à 35 µm, répondant à la définition de profondeur de boîtier ISO 2639.
- Sections trempées à coeur (>3 mm) : Rockwell (HRC) ou Brinell (3000 kgf). Le temps de séjour de l'application de la charge doit être standardisé : 4 secondes pour les rendements HRC, reproductibilité de ±0,5 HRC ; réduire à 2 secondes augmente la dispersion de 150 %.
Aperçu quantitatif : Chez un important fournisseur de groupes motopropulseurs, le passage de 500 gf à 100 gf pour mesurer une couche durcie par induction de 0,2 mm a éliminé les effets de ramollissement du substrat, faisant passer la dureté apparente d'un équivalent de 58 HRC à 62 HRC réels, ce qui a réduit les faux rejets de 28 %.
5. Données d’essais de dureté dans le contrôle qualité du traitement thermique : repères et tolérances
Les bases de données industrielles de plus de 300 lignes de traitement thermique fournissent les plages typiques suivantes pour les processus vérifiés. Ces valeurs agissent comme des indicateurs rapides de qualité.
Trempé et revenu (4140)
HRC 28-34 (noyau)
Test : Rockwell C, 150 kgf
HRC 28-34 (noyau)
Test : Rockwell C, 150 kgf
Carburé (8620)
Surface 58-62 HRC, noyau 32-38 HRC
Profondeur du cas : cartographie HV 0,5
Surface 58-62 HRC, noyau 32-38 HRC
Profondeur du cas : cartographie HV 0,5
Trempé par induction (1045)
Motif 50–56 HRC, profondeur 1,2–2,5 mm
Rockwell superficiel 30N
Motif 50–56 HRC, profondeur 1,2–2,5 mm
Rockwell superficiel 30N
Nitruré (H11)
Surface 650–750 HV0,1
Zone de diffusion 400–550 HV0,2
Surface 650–750 HV0,1
Zone de diffusion 400–550 HV0,2
Les indices de capacité de traitement (Cpk) pour la dureté ciblent généralement ≥1,33. L'analyse de 50 000 pièces de production a montré que le maintien de la répétabilité de l'application de charge à ± 1 % de la valeur nominale réduit la variation de dureté au sein d'un lot de 43 % par rapport aux testeurs manuels. Les systèmes de balayage optique Brinell automatisés atteignent une corrélation de 99,2 % avec les blocs de référence de laboratoire, contre 91,5 % pour la mesure d'indentation manuelle.
6. Questions fréquemment posées
Q1 : Comment la profondeur d'indentation influence-t-elle le choix entre Rockwell et Vickers pour les pièces cémentées ?
La profondeur de l'indentation doit être inférieure à 1/7 à 1/10 de la profondeur du boîtier pour éviter les effets de ramollissement du substrat. Pour un cas effectif de 0,5 mm, la profondeur de Rockwell après charge principale (~0,08 à 0,12 mm pour HRC) est acceptable, mais Vickers avec 100 gf (profondeur ~0,015 mm) offre une résolution plus élevée pour les gradients. Superficial Rockwell (15N) est un compromis pour les cas moyens.
Q2 : Le contrôle qualité du traitement thermique peut-il reposer uniquement sur des tests de dureté sans métallographie ?
Non. Environ 15 à 20 % des pièces qui répondent aux objectifs de dureté présentent encore des anomalies microstructurales telles qu'une oxydation intergranulaire ou des produits de transformation non martensitiques. Les tests métallographiques identifient ces causes profondes, permettant des actions correctives telles que l'ajustement de l'atmosphère ou la modification de la vitesse de refroidissement. La combinaison réduit la variabilité à long terme de 55 % sur la base des audits des fournisseurs automobiles.
Q3 : Quelles erreurs d'application de charge affectent le plus les tests de dureté Brinell des grands composants normalisés ?
Trois erreurs courantes : (1) Un temps de maintien de charge inférieur à 10 secondes donne une indentation peu profonde et des valeurs faussement élevées ; (2) Une charge non perpendiculaire (> 2 °) produit des indentations elliptiques, augmentant HB de 4 à 6 % ; (3) Un espacement des empreintes inférieur à 3 × le diamètre provoque un écrouissage à partir d'essais adjacents, augmentant HB jusqu'à 8 %. Un alignement approprié et un contrôle de la minuterie atténuent ces problèmes.
Q4 : Pourquoi les résultats de microdureté Vickers sont-ils parfois en désaccord avec les conversions Rockwell pour les aciers traités thermiquement ?
Les tableaux de conversion supposent des matériaux homogènes et isotropes. Les composants traités thermiquement présentent souvent des contraintes résiduelles, de l'austénite retenue ou des couches décarburées qui affectent la réponse élastique/plastique différemment selon la géométrie du pénétrateur. Une surface avec 10 % d'austénite retenue peut passer de HV 750 à HRC 62, mais Rockwell direct lirait HRC 58 en raison de la transformation de l'austénite en martensite sous la charge de 150 kgf. Spécifiez toujours la méthode de test dans les plans qualité.
7. Intégration des tests de dureté dans un système robuste de vérification du traitement thermique
Efficace vérification du traitement thermique nécessite une stratégie stratifiée : (a) 100 % Rockwell ou Brinell en ligne pour l'assurance macro-propriété ; (b) Échantillonnage statistique avec des profils de microdureté Vickers pour la validation de la profondeur du cas ; (c) Corrélation métallographique mensuelle pour confirmer l'intégrité microstructurale. Les installations qui adoptent cette approche à trois niveaux signalent 70 % de défaillances sur le terrain liées à la dureté en moins et réduisent les coûts de reprise d'une moyenne de 340 000 $ par an et par ligne de traitement thermique (sur la base d'une enquête industrielle de 2023). L'application correcte de essai de dureté Brinell et les méthodes de micro-indentation transforment le contrôle qualité d'une porte réussite/échec en un outil prédictif d'optimisation des processus.
