Schéma de préparation pour l’acier inoxydable de métallurgie des poudres 316- Trojan (Suzhou) material technology Co., Ltd.

Schéma de préparation pour l’acier inoxydable de métallurgie des poudres 316

27-11-2025

L'acier inoxydable 316 de métallurgie des poudres (PM), tirant parti de ses avantages de résistance à la corrosion, de haute résistance et de mise en forme quasi nette, a été largement appliqué dans des scénarios tels que les noyaux de soupapes de moteurs automobiles, les implants de dispositifs médicaux, les soupapes résistantes à la corrosion chimique, les fixations de plates-formes offshore et les composants structurels d'équipements électroniques.

L'objectif principal de la préparation des échantillons n'est pas seulement de présenter la microtopographie, mais également de vérifier si le matériau répond aux exigences de résistance aux conditions de service et de résistance à la corrosion en observant la répartition des pores, la taille des grains et la teneur en inclusions, fournissant une base directe pour l'optimisation du processus de production et le contrôle qualité du produit.

Pour la préparation d’échantillons d’acier inoxydable 316 PM, le schéma suivant est partagé à titre de référence :

1️⃣ Meuler à plat avec du papier de verre métallographique P400 ;

2️⃣ Meulage fin avec disque POS fluide de polissage PD-WT 9μm ;

3️⃣ Polir avec Chiffon de polissage SC-JP Fluide de polissage PD-WT de 3 μm ;

4️⃣ Polir avec Chiffon de polissage ET-JP Fluide de polissage PD-WT 1 μm ;

5️⃣ Effectuer le polissage final avec Chiffon de polissage ZN-ZP Fluide de polissage SO-A439 50 nm.

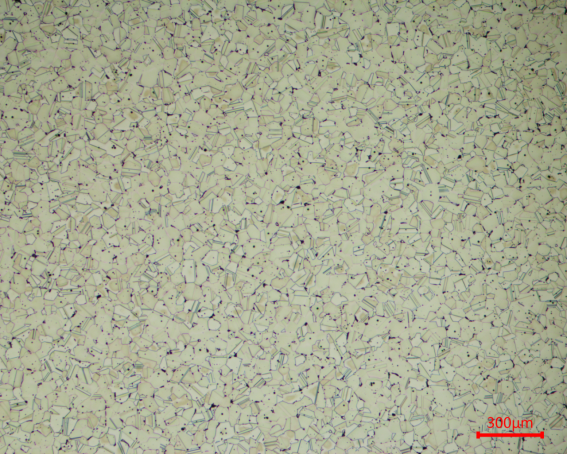

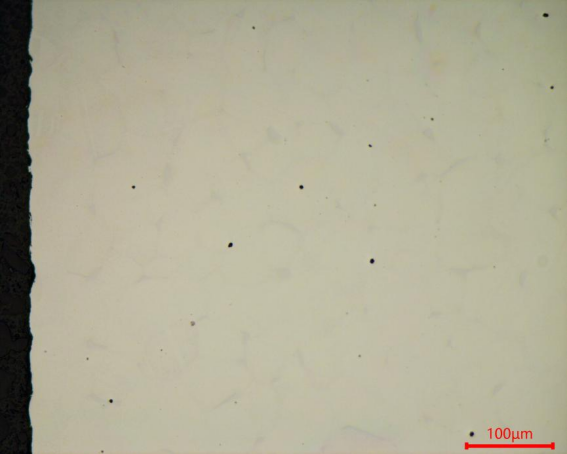

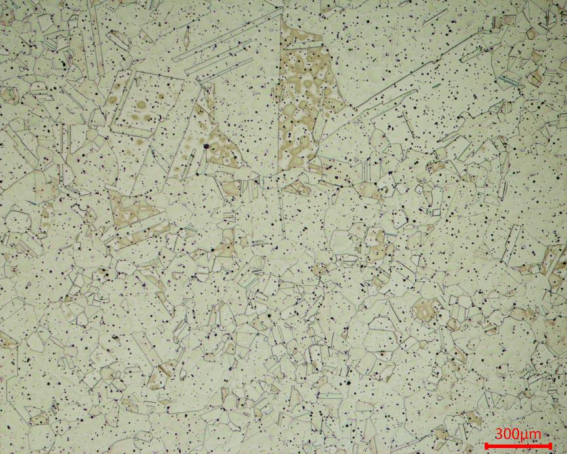

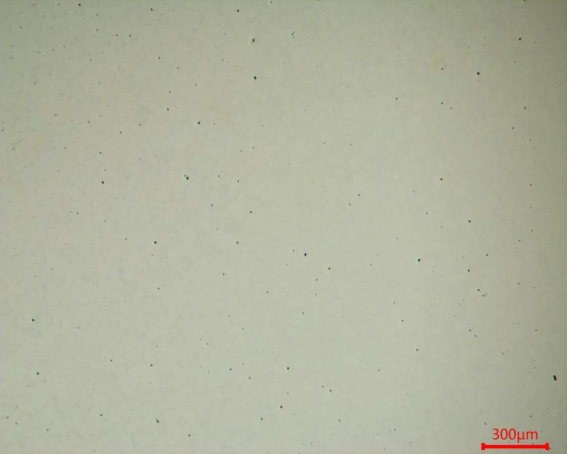

Après polissage, une gravure électrolytique est réalisée avec une solution aqueuse à 10 % d'acide oxalique à 6 V pendant 50 secondes.

#SteelMicrostructure #MaterialScience #Métallographie #SteelSamples #MicrostructureAnalysis #SteelPrep #MaterialTechnician #SamplePreparation #Microscopy #MetallurgicalTesting #SteelAlloys #SteelPolishing #MicrostructureTesting #MetallographyLab #MaterialAnalysis #SteelQuality #MicroscopiqueView #MetallurgicalEngineering #LabTechLife #MaterialsTesting #AnalyseStructurale #metallurgymonday #crosssection #coldmounting
