Schéma de préparation efficace pour les échantillons de PCB

18-11-2025

En tant que support principal de la fabrication électronique, la qualité structurelle interne des PCB détermine directement la fiabilité des produits finaux. Les tests de sections métallographiques sont « l'outil de perspective de qualité » le plus robuste de l'industrie des PCB, révélant la « vérité cachée » des cartes de circuits imprimés étape par étape, depuis l'échantillonnage, le montage, le meulage, le polissage jusqu'à l'observation microscopique.

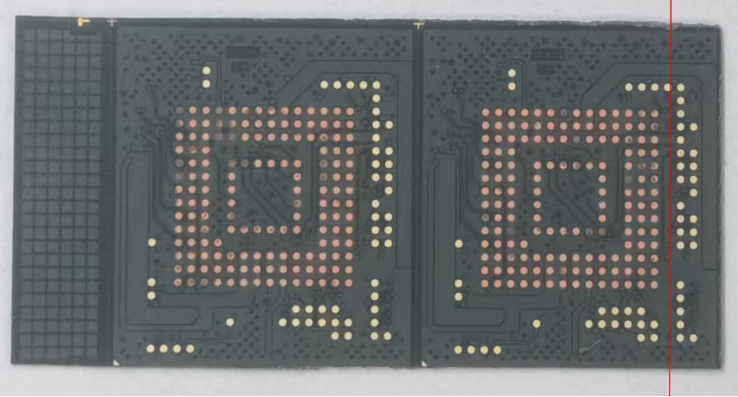

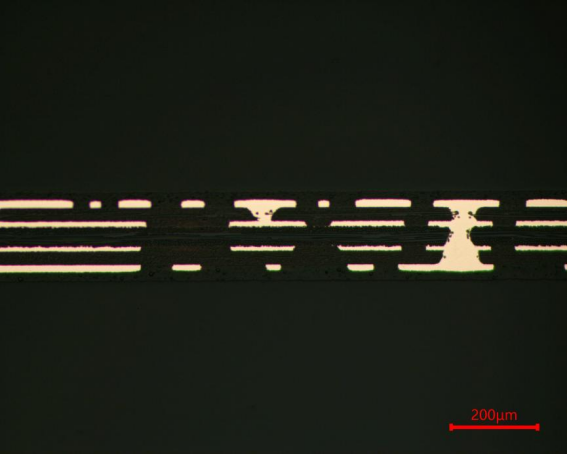

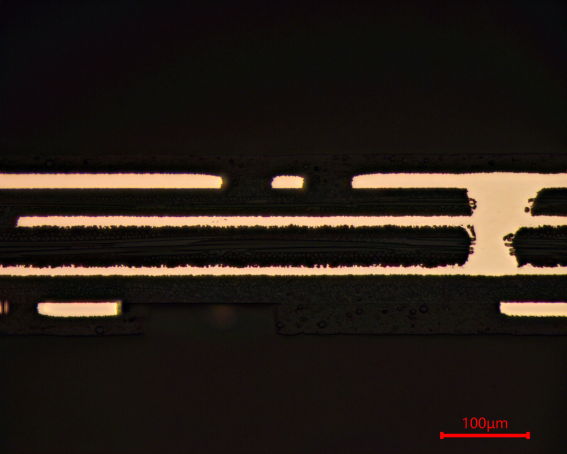

Qu'il s'agisse de la force de liaison intercouche des cartes multicouches, de l'uniformité de la galvanoplastie traversante, de la microstructure des joints de soudure ou de l'état de pelage des substrats et des feuilles de cuivre, les coupes métallographiques peuvent les présenter avec précision.

Pour les entreprises de PCB, ces tests constituent non seulement une exigence stricte pour répondre aux normes, mais également un moyen essentiel d'optimiser les processus de production et d'améliorer le rendement des produits. Grâce à l'analyse des sections métallographiques, le nœud des problèmes liés au perçage, au laminage, à la galvanoplastie et à d'autres processus peut être rapidement localisé, ce qui permet de cibler le contrôle qualité.

Une petite section porte sur la sécurité des produits électroniques. Faire du bon travail dans les tests de sections métallographiques, c'est construire la première ligne de défense pour la qualité des PCB !

Pour une préparation efficace des échantillons de PCB, du papier de verre métallographique P400 est utilisé pour le meulage grossier et un disque POS est utilisé pour le positionnement du meulage fin. Le schéma suivant est partagé à titre de référence :

1. Broyer jusqu'au bord de la position cible avec du papier de verre métallographique P400 ;

2. Broyez jusqu'à la position cible avec la suspension de polissage PD-WT du disque POS 9μm ;

3. Polir avec Chiffon de polissage SC-JP Suspension de polissage PD-WT de 3 μm ;

4. Polir avec Chiffon de polissage ET-JP 1μm Suspension de polissage PD-WT ;

5. Effectuez le polissage final avec Chiffon de polissage ZN-ZP Suspension de polissage de silice SO-A439 50 nm .
