Scie manuelle CT-2300
Description du produit Le CT-2300 convient à la découpe de divers ma...
Les alliages à forte entropie (HEA) remodèlent l'avenir de la science des matériaux. Avec une résistance exceptionnelle, une résistance à haute température et des performances de corrosion exceptionnelles, les HEA font des vagues dans l'aérospatiale (lames de moteur), l'énergie nucléaire (matériaux de réacteur), la défense (taureages de missiles), les secteurs biomédicaux (implants orthopédiques) et les secteurs des énergies renouvelables.
Structurellement complexe et chimiquement diversifié - typiquement composé de cinq éléments principaux ou plus - présente souvent une solution solide, des phases amorphes et des nanoprécipités coexistant. Ces caractéristiques uniques rendent la préparation des échantillons EBSD particulièrement difficile.
Pour garantir des résultats de l'EBSD de haute qualité, nous recommandons une approche de polissage vibratoire mécanique au lieu du polissage électrolytique. Voici notre méthode de préparation éprouvée:
Étape 1: niveler la surface avec du papier broyant P400 SIC
Étape 2: broyage fin à l'aide de POS Pad 9 µm PD-WT Polycypstallin Diamond diamant
Étape 3: polissage avec tissu SC-JP 3 µm Suspension de diamant PD-WT
Étape 4: polissage final avec un tissu Zn-ZP SO-T401 Suspension de silice 50 nm
Étape 5: polissage vibratoire sur le tissu zn-zp SO-T401 silice 50 nm pour une finition de surface optimisée

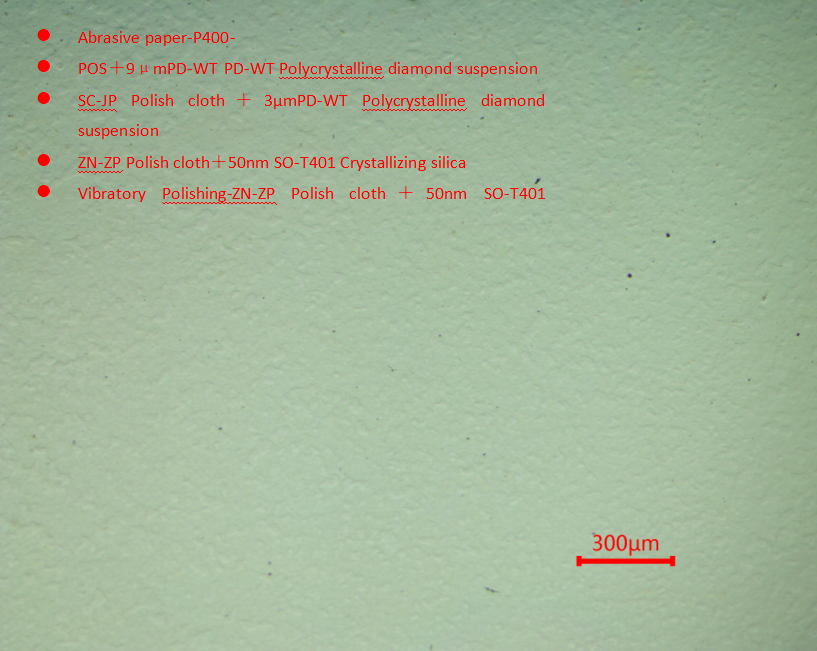

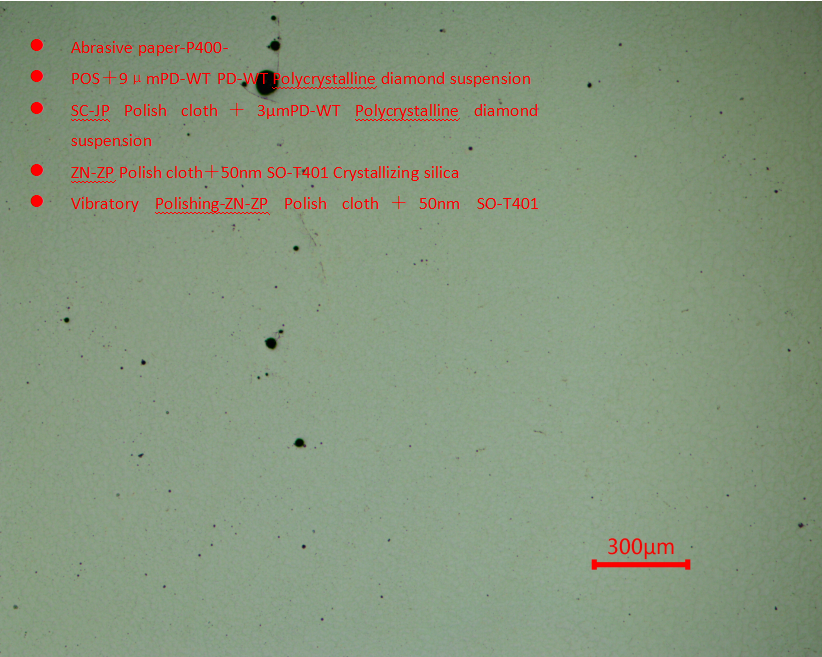

Cette séquence permet d'atteindre des surfaces sans stress sans déformation idéales pour la cartographie EBSD haute résolution.
.png?imageView2/2/w/400/format/jpg/q/75 "Machine de montage sous vide TJ2000 Theta")
.png?imageView2/2/w/400/format/jpg/q/75 "Meuleuse et polisseuse GP-1A")
