Préparation de microstructure à grande vitesse- Trojan (Suzhou) material technology Co., Ltd.

Préparation de microstructure à grande vitesse

19-06-2025

L'acier à grande vitesse est un type d'acier à outils avec une dureté élevée, une résistance à l'usure élevée et une forte résistance à la chaleur, communément appelée acier blanc. Sa caractéristique la plus significative - la dureté rouge - fait référence à la capacité du tranchant à résister à l'adoucissement lorsque l'outil est dans un état chauffé au rouge pendant la coupe à grande vitesse, en maintenant une dureté élevée, avec du HRC atteignant 60 ans. Il est principalement utilisé pour fabriquer des outils de découpe de métaux minces complexes et résistants à l'impact, ainsi que pour fabriquer des outils d'extrusion à haute température à haute température, etc.

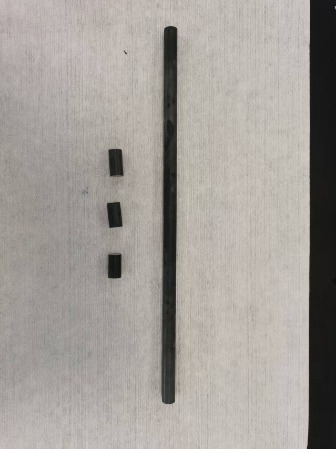

L'acier universel cylindrique à haute vitesse φ10mm existant W18CR4V est soumis à une préparation de microstructure. Tout d'abord, il est coupé en petits segments d'échantillon à l'aide d'une machine de coupe manuelle CT250S combinée avec un Lame de coupe d'oxyde d'aluminium A60 , puis directement préparé sur un Machine de broyage et de polissage à double disque Alpha208 à double contrôle .

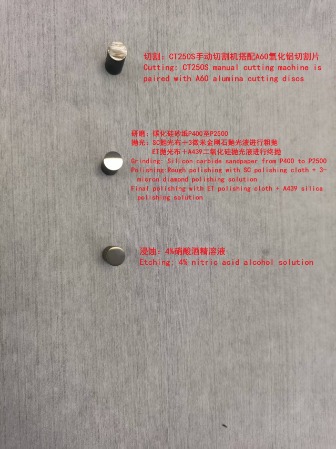

Les étapes spécifiques sont les suivantes:

1. Utilisez du papier de verre en carbure de silicium P400 pour le broyage plan, puis broyez en séquence à P800, P1200 et P2500.

2. Utilisez un tissu de polissage SC et un liquide de polissage en diamant à 3 microns pour le polissage rugueux.

3. Utiliser le tissu et le polissage et le liquide de polissage de la silice A439 pour le polissage final.

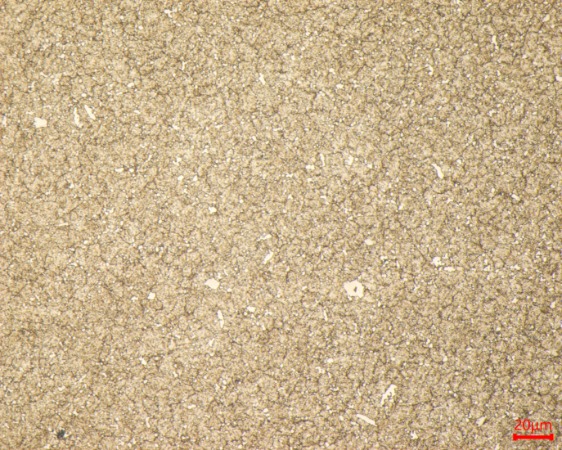

Après immersion dans une solution d'alcool en acide nitrique à 4%, il est observé au microscope métallographique MN80. La structure métallographique est la martensite trempée, une petite quantité d'austénite résiduelle et des carbures secondaires à grains fins blancs et des carbures eutectiques à grand grain.
