Rechercher
+86-138-1482-9868 +86-512-65283666

Nouvelles

Maison / Nouvelles / Connaissances / Solution de préparation de revêtement d'oxyde cuivreux (Cu₂O)

Maison / Nouvelles / Connaissances / Solution de préparation de revêtement d'oxyde cuivreux (Cu₂O)

Solution de préparation de revêtement d'oxyde cuivreux (Cu₂O)

En tant que revêtement vedette dans le domaine de la catalyse, le revêtement d'oxyde cuivreux (Cu₂O) est un semi-conducteur typique de type p avec une bande interdite d'environ 2,2 eV. Il peut absorber la lumière visible pour initier des réactions catalytiques et est largement utilisé dans la dégradation des polluants organiques, la division de l'eau pour la production d'hydrogène et d'autres applications. Son activité catalytique dépend directement de la microstructure et de la qualité du revêtement. Les revêtements préparés par dépôt électrochimique, réduction chimique et autres méthodes peuvent adhérer étroitement au substrat et fournir suffisamment de sites actifs pour les réactions catalytiques.

L'analyse métallographique constitue une méthode clé pour contrôler la qualité des revêtements d'oxyde cuivreux de qualité catalytique. Grâce à l'observation métallographique, nous pouvons mesurer avec précision l'épaisseur du revêtement, la taille des grains et la composition des phases, et détecter des défauts tels que des pores, des fissures et des inclusions d'oxyde cuivrique. Ces défauts réduisent les sites actifs et l’adhérence du revêtement, conduisant directement à une efficacité catalytique inférieure et à un échec de délaminage du revêtement. Des tests métallographiques fiables vérifient la rationalité des processus de préparation, optimisent la microstructure du revêtement et garantissent des performances catalytiques stables depuis la source. Il s’agit d’une étape essentielle de contrôle qualité dans la production de masse et l’application de revêtements Cu₂O de qualité catalytique.

Préparation des échantillons métallographiques Procédure pour les revêtements Cu₂O

1️⃣ Meuler avec un disque de papier de verre métallographique P400 pour éliminer la déformation de coupe et aplatir la surface.

2️⃣ Effectuer un meulage fin avec les papiers abrasifs métallographiques P800 et P2000.

3️⃣ Polissage grossier : Chiffon de polissage SC-JP Suspension de polissage PD-WT 9 μm.

4️⃣ Polissage intermédiaire : Toile de polissage SC-JP 3 μm suspension de polissage PD-WT.

5️⃣ Polissage final : Chiffon de polissage ZN-ZP Suspension de polissage AO-A439.

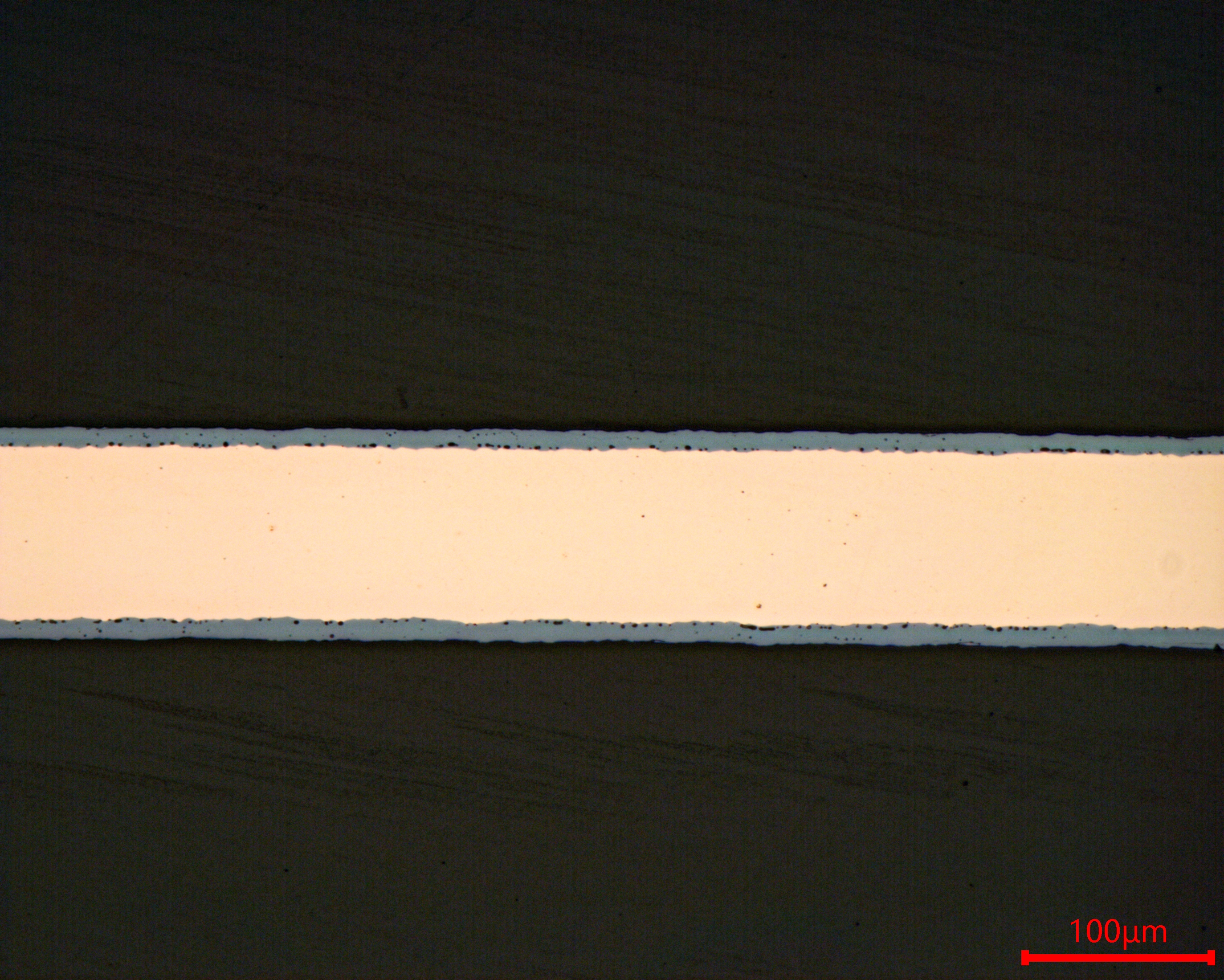

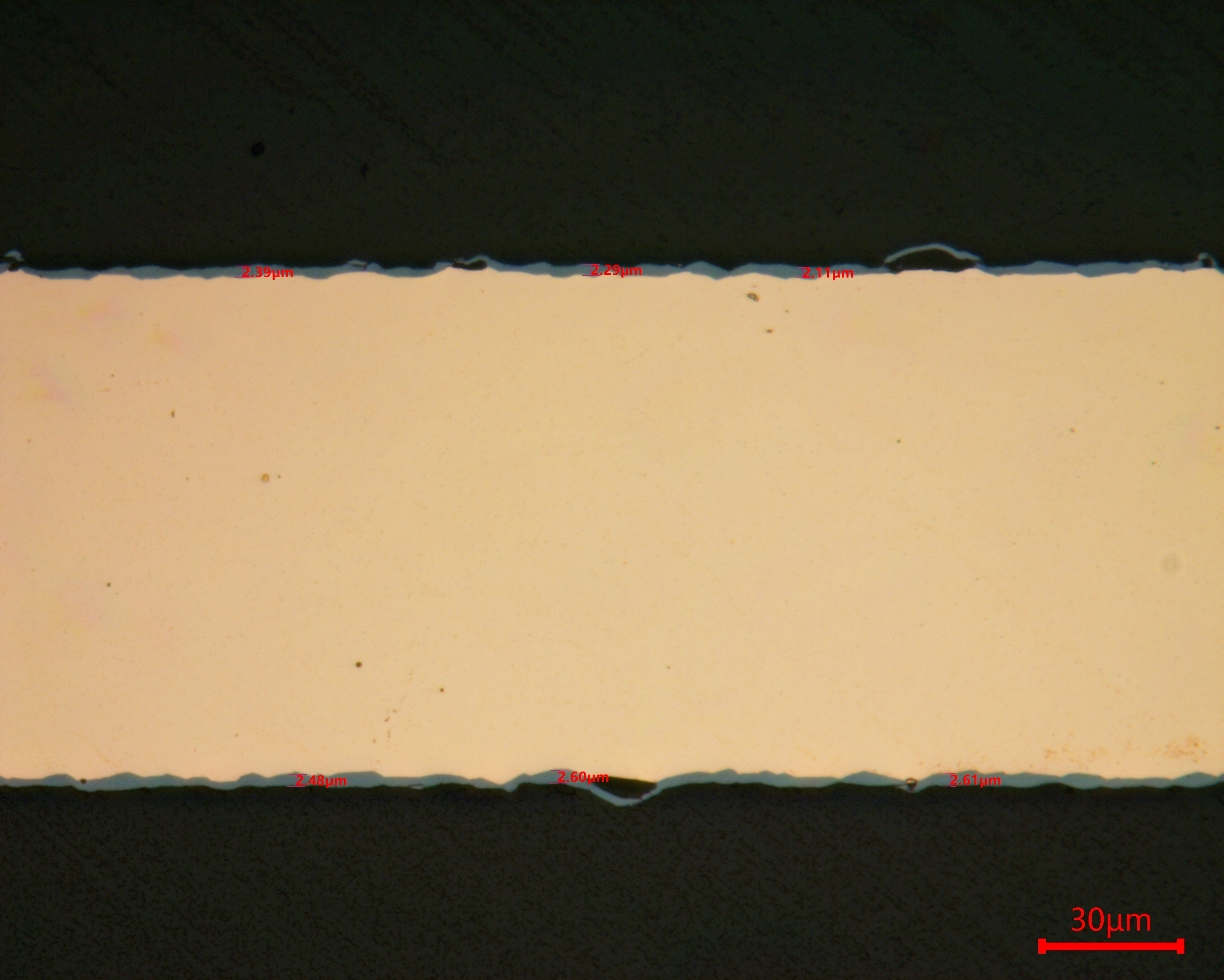

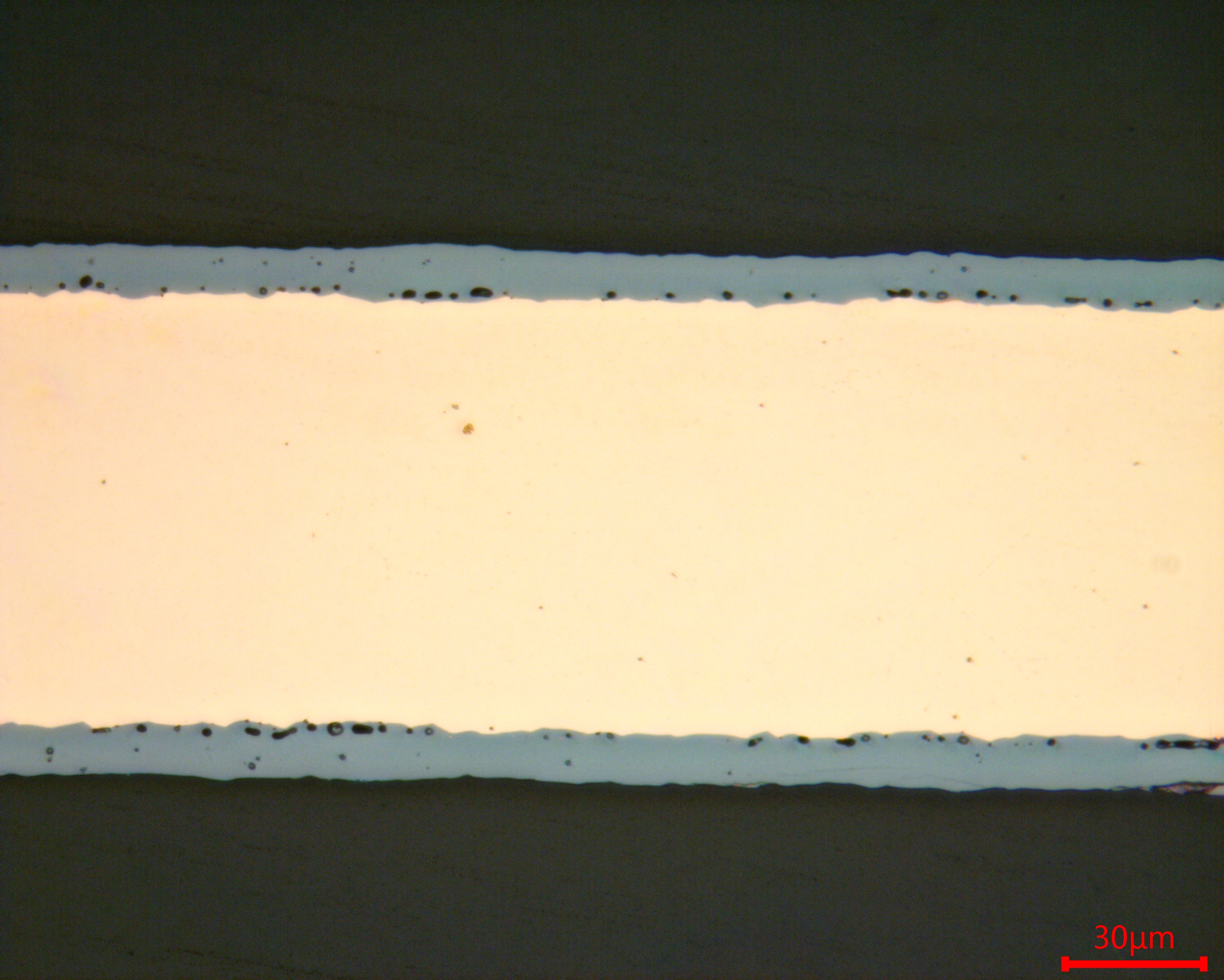

#Équipement métallographique #Grinding automatiquePolissage #Métallographie #TROJAN #Test de matériaux


PREV：No previous article
NEXT：Préparation d'échantillons métallographiques de la lance à feu de la dynastie Yuan

conseillé
