La physique derrière chaque lecture d'indentation
Chaque numéro de dureté sur un certificat de matériau remonte à un seul événement mécanique : un pénétrateur dur est enfoncé dans une surface sous une charge contrôlée et la résistance du matériau à la déformation permanente est convertie en une valeur. Cette valeur n'a de sens que si la charge, la géométrie du pénétrateur, le temps de séjour et la technique de mesure sont tous conformes à une norme connue. C'est la discipline fondamentale derrière essai de dureté métallographique , où l’objectif n’est pas seulement de produire un nombre mais de produire un nombre qu’un autre laboratoire, une autre équipe ou un autre pays peut reproduire dans une bande de tolérance étroite.
Au niveau microstructural, la dureté est un indicateur de plusieurs propriétés mécaniques sous-jacentes : la limite d'élasticité, le comportement à l'écrouissage et, dans certains cas, la résistance à l'usure. Un acier martensitique et un alliage d'aluminium recuit réagissent au même pénétrateur de manière complètement différente, c'est pourquoi aucune méthode de test ne couvre aussi bien tous les matériaux, épaisseurs et états de surface. Choisir la bonne méthode et l’exécuter correctement est ce qui différencie un enregistrement de qualité défendable d’un numéro qui semble précis mais ne comporte aucune réelle traçabilité.
3 Méthodes d'indentation primaires d'usage industriel courant
0,1-3000 Portée de charge appliquée typique en kgf sur toutes les échelles
2 Étapes de charge utilisées dans la plupart des testeurs modernes : précharge et charge majeure
Pourquoi le séquençage des applications de chargement modifie le résultat
Charger une application n’est pas une simple pression. Dans la plupart des testeurs modernes, le pénétrateur est d'abord mis en contact avec la surface sous une petite charge préliminaire, qui met en place le pénétrateur et élimine les irrégularités de surface de la mesure. La charge principale est ensuite appliquée à un taux contrôlé, maintenue pendant une période de maintien spécifiée et relâchée selon une séquence définie. Précipiter cette séquence, ou laisser les vibrations perturber le cadre pendant le maintien, est l'une des sources de dispersion les plus courantes dans un laboratoire de dureté, souvent plus importante que toute erreur introduite par le pénétrateur lui-même.
Le temps de séjour est important car les matériaux fluent légèrement sous une charge soutenue. Un test effectué pendant une période trop courte peut donner une lecture artificiellement élevée, tandis qu'un séjour excessif sur des matériaux mous ou enduits peut produire une lecture qui ne représente plus la propriété globale étudiée. Le contrôle du taux de charge, du temps de séjour et du taux de déchargement selon une tolérance documentée est ce qui permet de comparer en toute confiance les résultats de différents testeurs.
Plages de charge représentatives sur les échelles courantes

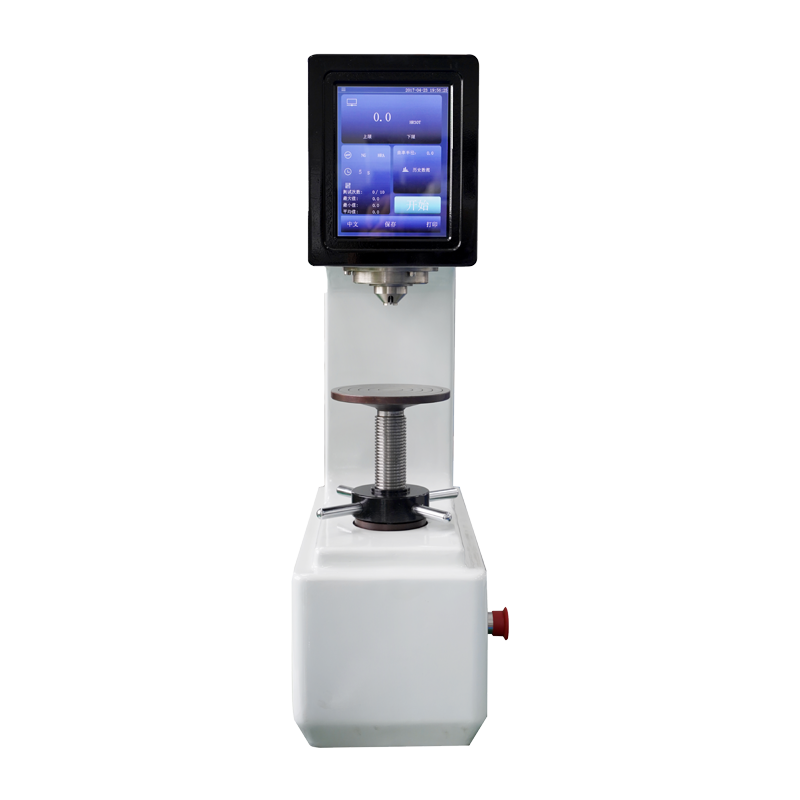

Testeurs de dureté Rockwell : rapidité grâce à la mesure directe de la profondeur
La méthode Rockwell ignore complètement la mesure optique. Au lieu de mesurer la taille d'une empreinte, testeurs de dureté Rockwell appliquez une petite charge préliminaire, mettez à zéro la lecture de profondeur, appliquez la charge principale, puis relâchez la charge préliminaire et lisez la différence de profondeur d'indentation. Cette différence de profondeur est convertie directement en indice de dureté sur l'écran de la machine, c'est pourquoi les tests Rockwell sont souvent la méthode la plus rapide des trois dans un environnement de production.
La sélection de l'échelle dépend du type de pénétrateur et de la combinaison de charges. Un pénétrateur à cône en diamant soumis à une charge majeure de 150 kgf est typique pour les aciers trempés, tandis qu'un pénétrateur à bille en acier trempé soumis à une charge de 100 kgf convient aux métaux plus tendres tels que l'acier recuit, le laiton ou les alliages d'aluminium. Étant donné que le résultat est lu immédiatement sans qu'un opérateur n'interprète une image optique, les tests Rockwell sont bien adaptés à l'inspection des matériaux entrants, à la vérification du traitement thermique et aux contrôles de production en grand volume où la cohérence entre les opérateurs compte autant que la précision brute.
Le compromis est la sensibilité à l’état de la surface. Étant donné que la méthode repose sur la profondeur plutôt que sur la surface, les surfaces rugueuses, les sections minces ou les parties courbes peuvent fausser la lecture à moins que les facteurs de correction appropriés et les directives d'épaisseur minimale ne soient respectés.

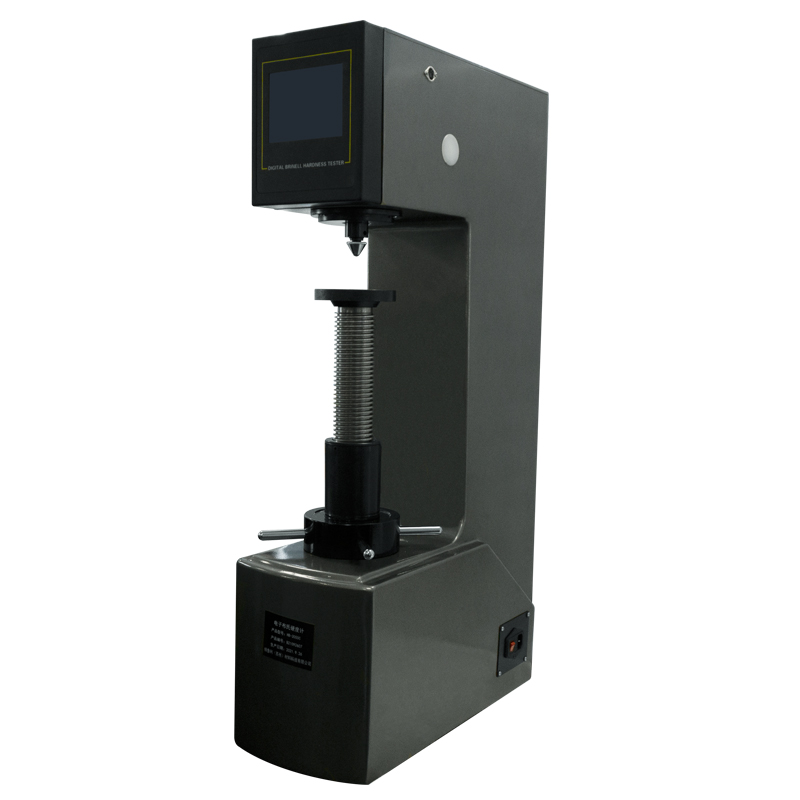

Testeurs de dureté Brinell : mesure de la dureté moyenne sur des microstructures grossières
Où Rockwell lit la profondeur, testeurs de dureté Brinell enfoncez une bille en acier trempé ou en carbure de tungstène dans la surface sous une lourde charge, maintenue pendant une période de séjour définie, puis mesurez le diamètre de l'indentation résultante sous grossissement. Étant donné que l'indentation est grande par rapport à la taille des grains, les tests Brinell font effectivement une moyenne sur des microstructures grossières ou non uniformes, ce qui en fait la méthode préférée pour les pièces moulées, les pièces forgées et les matériaux où les limites de grains ou les inclusions localisées pourraient déformer une indentation plus petite.
Les charges lors des tests Brinell varient généralement de quelques centaines à trois mille kgf, appliquées à travers une bille pouvant avoir plusieurs millimètres de diamètre. Cela produit une empreinte suffisamment grande pour être vue à l'œil nu dans de nombreux cas, bien qu'une mesure précise du diamètre nécessite toujours un microscope calibré ou un système de mesure numérique. L'échelle est bien adaptée aux sections épaisses, aux matières brutes et aux composants traités thermiquement pour lesquels une valeur de dureté globale est plus significative qu'une lecture très localisée.
Étant donné que l'indentation est importante, les tests Brinell ne conviennent généralement pas aux pièces minces, aux surfaces revêtues ou aux composants finis pour lesquels une marque visible n'est pas acceptable, c'est là que les deux autres méthodes prennent le relais.

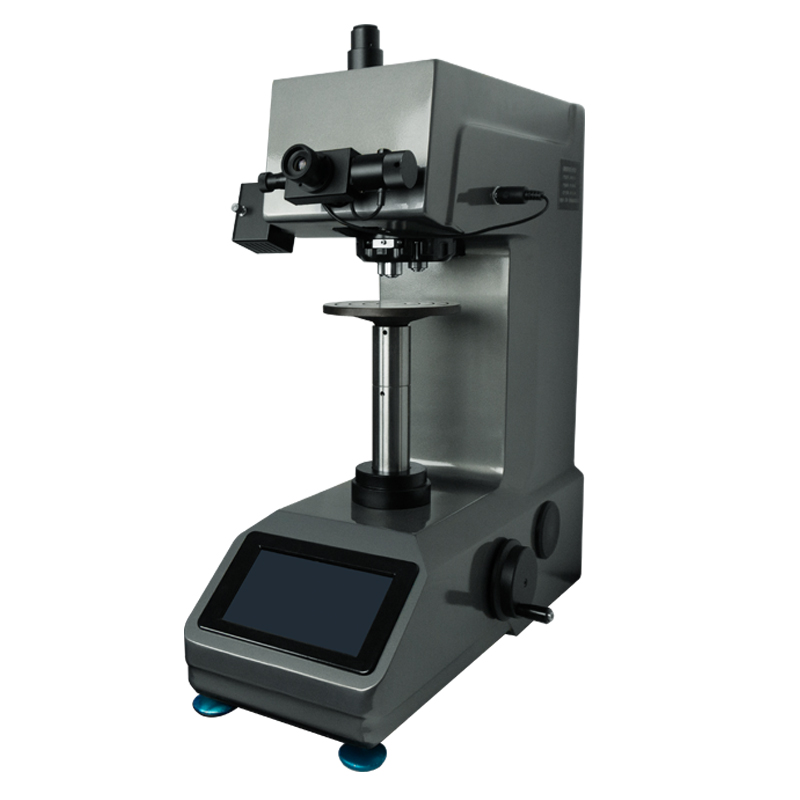

Testeurs de dureté Vickers et Micro-Vickers : précision à l'échelle microstructurale
Testeurs de dureté Vickers et micro-Vickers utilisez un pénétrateur pyramidal en diamant qui produit une petite indentation carrée quelle que soit la charge, qui est mesurée optiquement par les deux diagonales sous grossissement. Étant donné que la même géométrie du pénétrateur est utilisée sur toute la plage de charges, depuis les charges macro Vickers jusqu'aux microcharges bien inférieures à un kgf, la méthode s'adapte parfaitement depuis les tests de matériaux en vrac jusqu'aux grains individuels, aux zones de soudure affectées par la chaleur et aux sections de revêtement d'une épaisseur de seulement une fraction de millimètre.
Les tests Micro-Vickers en particulier sont la méthode de choix pour les couches cémentées, les surfaces nitrurées, les revêtements plaqués et la cartographie du gradient de dureté sur une section transversale polie. Étant donné que la taille de l'indentation peut rester extrêmement petite, un seul échantillon peut effectuer des dizaines de lectures individuelles sans que les indentations ne se chevauchent ou n'interfèrent les unes avec les autres, permettant ainsi d'établir un profil de dureté complet, de la surface au noyau.
La précision se fait au détriment de la rapidité et de la préparation des échantillons. Une mesure diagonale précise nécessite une surface plane et bien polie et un opérateur formé ou un système d'analyse d'image calibré, car même de petites erreurs de mise au point ou d'éclairage peuvent décaler suffisamment la diagonale mesurée pour modifier la dureté rapportée.
Comparaison des trois méthodes côte à côte
Aucune échelle n’est universellement correcte. Le tableau ci-dessous résume les différences pratiques qui déterminent généralement quelle méthode est utilisée sur une pièce ou un matériau donné.
| Attribut | Rockwell | Brinell | Vickers / Micro-Vickers |
|---|---|---|---|
| Type de pénétrateur | Cône de diamant ou bille d'acier | Bille en acier ou en carbure | Pyramide de diamant |
| Base de mesure | Différentiel de profondeur | Diamètre d'empreinte | Diagonale d'indentation |
| Plage de charge typique | 60-150 kgf | 500-3000 kgf | 0,1-50 kgf |
| Le mieux adapté à | Vérifications de la chaîne de production | Moulages et stocks de grains grossiers | Revêtements et sections minces |
| Dépendance de l'opérateur | Faible | Modéré | Plus haut |
Comparaison des méthodes sur cinq facteurs opérationnels
Rockwell Brinell Vickers
Des normes d’étalonnage et de test de matériaux qui garantissent la fiabilité des résultats
Un duromètre est aussi fiable que sa dernière vérification. Des blocs de référence certifiés avec une valeur de dureté connue et traçable sont utilisés pour vérifier la précision d'un testeur à intervalles réguliers, et l'écart entre la lecture du testeur et la valeur certifiée du bloc est enregistré au fil du temps. Les normes d'essai de matériaux internationalement reconnues définissent les bandes de tolérance pour cet écart, la fréquence de vérification et la documentation requise pour maintenir un testeur en service pour des travaux réglementés ou audités.
La dérive est rarement soudaine. Il a tendance à s'infiltrer progressivement à mesure qu'un pénétrateur s'use, qu'une cellule de pesée vieillit ou qu'un système de mesure optique se dérègle légèrement. Le suivi des écarts au cours des cycles de vérification successifs, plutôt que de s'appuyer sur un seul résultat de réussite ou d'échec, donne un avertissement beaucoup plus précoce indiquant qu'une maintenance est nécessaire.
Une discipline d'étalonnage cohérente est ce qui permet de faire confiance à une valeur de dureté mesurée sur une machine sur une autre, dans un autre bâtiment, à des mois d'intervalle.
Écart par rapport au bloc de référence au cours des cycles de vérification
Choisir la bonne méthode de test de dureté pour votre application
La sélection de la méthode se résume généralement à trois questions : le degré de grossièreté ou d'uniformité de la microstructure, la finesse ou le revêtement de la section testée et le nombre de pièces à vérifier par équipe. Un chemin de décision simple couvre la plupart des cas réels.
Flux de sélection de méthode
Le débit est souvent le facteur décisif une fois que les exigences de précision sont satisfaites. Les tests Rockwell traitent généralement le plus grand nombre de pièces par heure car la lecture de la profondeur est automatique, les Vickers et les micro-Vickers se situent au milieu en fonction du nombre d'indentations nécessaires par échantillon, et Brinell est généralement le plus lent en raison de la mesure du diamètre optique et de l'indentation plus grande.
Débit relatif typique par méthode
Foire aux questions
Q1 : La même pièce peut-elle être testée avec plusieurs méthodes de dureté ?
Oui, à condition que la superficie permette des zones d'indentation distinctes. De nombreux laboratoires utilisent Rockwell pour un contrôle rapide de la production et un suivi avec Vickers sur une section transversale lorsqu'un gradient de dureté détaillé est nécessaire à proximité d'une surface traitée thermiquement ou revêtue.
Q2 : Pourquoi les valeurs de dureté de différentes échelles ne se convertissent-elles pas directement les unes dans les autres ?
Chaque méthode mesure une réponse physique, une profondeur, un diamètre ou une longueur diagonale différente, sous une charge et une géométrie de pénétrateur différentes. Des tables de conversion existent pour certaines familles de matériaux, mais il s'agit d'approximations plutôt que d'équivalents exacts, et les résultats rapportés à l'échelle d'origine sont toujours plus fiables.
Q3 : À quelle fréquence un testeur de dureté doit-il être vérifié par rapport à un bloc de référence ?
La fréquence de vérification dépend du volume d'utilisation, de la criticité des pièces testées et des exigences de la norme d'essai de matériaux pertinente selon laquelle le laboratoire opère. Les testeurs de production à grand volume sont généralement contrôlés plus fréquemment que les testeurs utilisés pour des travaux occasionnels en laboratoire.
Q4 : Les tests micro-Vickers conviennent-ils aux composants finis en service ?
L'indentation laissée par les tests micro-Vickers est extrêmement petite, ce qui en fait un choix courant pour les contrôles de qualité sur les pièces finies où le marquage de surface doit être minimisé, bien que les critères d'acceptation doivent néanmoins confirmer que l'indentation n'affecte pas le fonctionnement de la pièce.
Q5 : Qu'est-ce qui cause la plus grande dispersion des mesures dans les tests de dureté quotidiens ?
Une préparation de surface incohérente et la variation de l'opérateur dans la mesure optique sont les deux sources de dispersion les plus courantes, suivies par un timing d'application de charge incorrect et une usure du pénétrateur qui n'a pas été détectée par les contrôles d'étalonnage de routine.
