Comment la coupe de précision préserve l’intégrité structurelle dans l’analyse métallographique
Exactitude et précision : pourquoi la distinction est importante dans la coupe
Dans la préparation métallurgique des échantillons, exactitude et précision sont souvent utilisées comme si elles signifiaient la même chose, mais elles décrivent deux qualités différentes d'une coupe. La précision fait référence à la mesure dans laquelle une section correspond au plan d'intérêt prévu par rapport à un élément de référence, tel qu'une ligne centrale de soudure ou une limite de revêtement. La précision fait référence à la répétabilité de ce résultat sur des dizaines ou des centaines d’échantillons traités sur la même configuration. Un laboratoire peut être précis sans l’être, en coupant systématiquement sous le mauvais angle à chaque fois, et il peut être précis sur un seul échantillon sans avoir la répétabilité nécessaire au contrôle statistique du processus.
Cette distinction devient critique dès qu’une coupe est utilisée pour juger de la performance d’un matériau. Une section qui dérive ne serait-ce que d'une fraction de millimètre du plan prévu peut donner une fausse idée de la structure des grains, de la densité des inclusions ou des mesures de profondeur du boîtier. Les laboratoires qui considèrent l'exactitude et la précision comme un seul objectif combiné construisent généralement leur flux de travail de coupe autour du montage, de la sélection de la lame et du contrôle de l'avance plutôt que autour du seul mouvement de coupe. Le reste de cet article examine les choix mécaniques et procéduraux qui maintiennent les deux qualités intactes tout en protégeant la microstructure des dommages artificiels introduits lors de la découpe.
Cela permet également de séparer les deux qualités lors du dépannage d’un lot défaillant. Si les mesures sont systématiquement décalées dans la même direction, le problème est généralement lié à la précision, souvent lié à un bord de référence mal réglé ou à un montage qui n'a jamais été vérifié par rapport au dessin de la pièce. Si les mesures se dispersent de manière imprévisible d'un échantillon à l'autre, le problème est généralement lié à la précision et tend à indiquer un relâchement mécanique, une pression de serrage incohérente ou un opérateur effectuant de petits ajustements manuels entre les coupes. Diagnostiquer à quelle catégorie appartient un défaut avant de modifier les paramètres de l'équipement permet de gagner un temps considérable, car l'action corrective pour chacun est différente.
Pourquoi l'intégrité structurelle est compromise lors de la coupe
Chaque coupe abrasive introduit une certaine perturbation dans le matériau immédiatement sous le plan de coupe. La question n’est pas de savoir si une perturbation se produit, mais jusqu’où elle s’étend et si elle atteint la région qu’un métallurgiste a réellement l’intention d’examiner. Trois mécanismes sont responsables de la plupart des dommages observés lors d'une coupe mal contrôlée : l'échauffement par friction, la déformation mécanique due à la force de coupe et la microfracture induite par les vibrations.
Le chauffage par friction augmente suffisamment la température locale pour modifier le revenu, provoquer une transformation de phase dans les alliages sensibles à la chaleur ou produire une ligne de brûlure visible au niveau du bord coupé.
La déformation mécanique macule les grains de surface, arrondit les bords et peut masquer la véritable limite entre un revêtement et un substrat.
La vibration d'une roue déséquilibrée ou d'un échantillon mal serré produit des marques de broutage qui apparaissent plus tard comme de fausses caractéristiques au microscope.
Parce que ces effets sont cumulatifs, les petites inefficacités s’aggravent. Une meule un peu trop agressive pour une dureté donnée, combinée à un débit de liquide de refroidissement insuffisant, ne fait pas que ralentir la coupe ; il réécrit activement la microstructure que l'analyste tente d'observer. Reconnaître cela dès le début du flux de travail est ce qui sépare une section qui soutient une conclusion valide de celle qui introduit discrètement une erreur dans un rapport.
Le défi pratique est que les dommages causés par la coupe ne sont pas toujours visibles sans une préparation supplémentaire. Une ligne de brûlure cachée sous la surface peut survivre à un broyage grossier et n’apparaître qu’après un polissage fin, auquel cas l’échantillon a déjà nécessité un temps de préparation important. Pour cette raison, de nombreux laboratoires traitent les paramètres de coupe dans le cadre du contrôle qualité plutôt que comme une étape distincte en amont, examinant l'usure des meules, l'état du liquide de refroidissement et les réglages d'avance selon un calendrier fixe plutôt qu'après la découverte d'un défaut en aval.
Moderne équipement de coupe métallographique est construit autour de quatre sous-systèmes qui doivent fonctionner ensemble plutôt que isolément : l'ensemble d'entraînement et de broche, le système de distribution de liquide de refroidissement, la plate-forme de montage et le mécanisme de contrôle de l'alimentation. La faiblesse d’un sous-système se manifeste par des dommages dans la section terminée, même si les trois autres fonctionnent bien.
Sous-système
Rôle principal
Mode de défaillance typique s'il est sous-spécifié
Broche et entraînement
Maintient une vitesse de rotation constante sous charge
Affaissement de la vitesse lors des coupes de matériaux durs, provoquant une chaleur inégale
Livraison de liquide de refroidissement
Élimine la chaleur et les débris abrasifs du trait de scie
Brûlure localisée, chargement des lames, débris redéposés
Plateforme de fixation
Maintient l'échantillon dans une position fixe et reproductible
Dérive angulaire, décalage partiel, plan de coupe incohérent
Contrôle de l'alimentation
Régule la vitesse à laquelle la lame avance dans le matériau
Effort excessif, déformation des bords, vitrage des roues
Les laboratoires évaluant une nouvelle station de découpe se concentrent souvent uniquement sur la puissance de la broche, ce qui constitue un point de départ raisonnable mais une image incomplète. Une broche haute puissance associée à une plate-forme de fixation faible transmettra simplement plus de vibrations à l'échantillon, pas moins. Les résultats les plus durables proviennent du traitement des quatre sous-systèmes comme un ensemble apparié plutôt que de leur mise à niveau un par un.
La facilité d’entretien est un autre facteur facile à négliger lors de la sélection initiale de l’équipement, mais qui devient important au fil des années d’utilisation quotidienne. Les protège-lames, les filtres de liquide de refroidissement et les courroies d'entraînement s'usent à des rythmes différents, et les équipements conçus avec des points d'entretien accessibles réduisent les temps d'arrêt associés à l'entretien de routine. Les laboratoires travaillant sur plusieurs équipes constatent souvent que la facilité de maintenance a un effet plus important sur le débit total que les gains progressifs en matière de vitesse de coupe maximale, simplement parce que les temps d'arrêt imprévus affectent chaque échantillon dans la file d'attente plutôt que celui en cours de coupe.
Le trait déterminant de machines de découpe métallographique de précision n'est pas une vitesse de coupe brute mais la capacité de maintenir la vitesse, l'avance et le débit de liquide de refroidissement dans une bande étroite et reproductible, quelle que soit la dureté du matériau. Cela est important car la génération de chaleur lors de la coupe abrasive dépend de l'interaction entre la vitesse de la meule, la force vers le bas et le temps de contact, ainsi que de toute variable unique hors plage, qui fait pencher la balance vers plus de chaleur et plus de déformation.
Trois caractéristiques de conception tendent à séparer les machines qui maintiennent cet équilibre de celles qui ne le font pas :
Régulation de vitesse en boucle fermée qui compense les changements de charge lorsque la lame rencontre des régions plus dures ou plus molles d'un échantillon composite ou en couches.
Profils d'alimentation programmables qui ralentissent automatiquement l'approche près du côté de sortie d'une coupe, là où les dommages causés par l'éclatement sont les plus courants.
Distribution de liquide de refroidissement par inondation ou par roue qui maintient la zone coupée en dessous de la température à laquelle les changements microstructuraux commencent.
Pour les laboratoires travaillant avec un mélange d’alliages non ferreux doux et d’aciers à outils trempés au cours de la même semaine, cette cohérence compte plus que la vitesse de pointe. Une machine qui coupe rapidement mais ne fonctionne bien que dans une fenêtre de dureté étroite oblige les opérateurs à compenser manuellement, ce qui réintroduit la variabilité que l'équipement était censé supprimer.
La chimie du liquide de refroidissement mérite une attention particulière, parallèlement aux caractéristiques mécaniques de la machine elle-même. Un liquide de refroidissement qui lubrifie bien mais s'écoule lentement du trait de scie peut emprisonner la chaleur plutôt que de l'éliminer, tandis qu'un liquide de refroidissement qui s'écoule librement mais ne possède pas de propriétés lubrifiantes suffisantes augmente la friction au niveau de la face de la meule. Faire correspondre la concentration du liquide de refroidissement et la pression de refoulement au type de roue utilisé, et revérifier cette correspondance à chaque changement de roue, comble un écart qui est souvent laissé à une habitude informelle plutôt qu'à un réglage documenté.

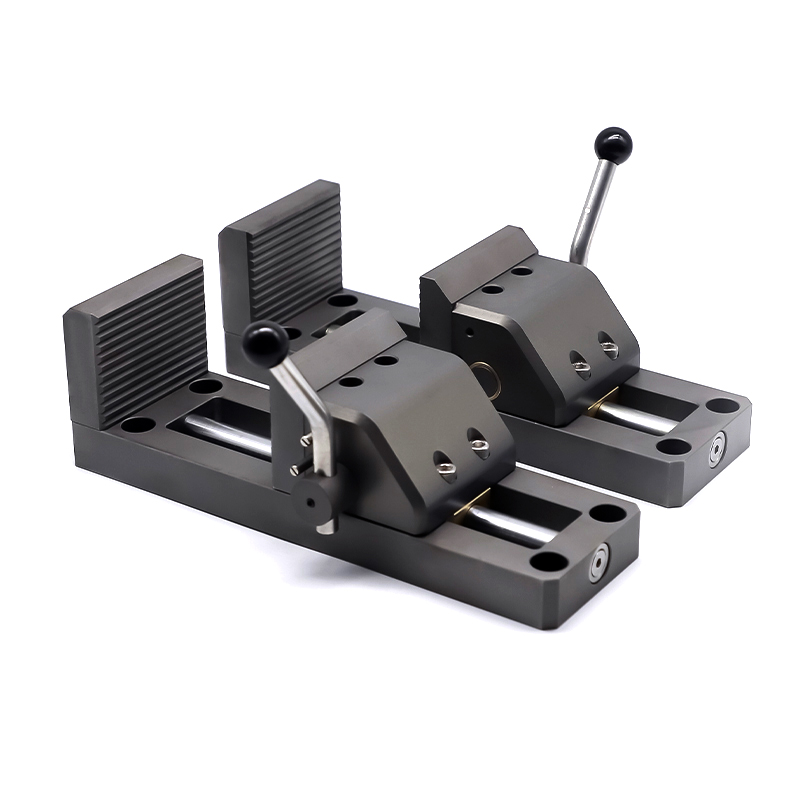

Même une machine bien spécifiée est sous-performante si le support accessoires de machine de découpe métallographique ne correspondent pas à la géométrie de l’échantillon. Les fixations représentent une grande partie des défauts de coupe évitables, car tout mouvement de pièce pendant la coupe se traduit directement par un plan imprécis ou non répétable.
Les pinces de type étau avec une large face de mâchoire répartissent la force de serrage sur une zone de contact plus grande, ce qui réduit le risque d'écrasement localisé sur les alliages plus tendres tout en maintenant solidement les pièces irrégulières ou inclinées. Les dispositifs d'angle et les supports de bloc en V étendent ce contrôle aux échantillons cylindriques ou de forme irrégulière qui nécessiteraient autrement un serrage improvisé. Les accessoires de sélection de meules, y compris une gamme d'options de dureté de liant et de grains abrasifs, permettent d'adapter une seule machine à une gamme beaucoup plus large de duretés de matériaux sans changer l'équipement de base.
Une règle pratique suivie par de nombreux laboratoires consiste à traiter le montage comme une décision par échantillon plutôt que comme une configuration unique. L'examen de l'ajustement des fixations avant chaque nouvelle géométrie de pièce prend quelques minutes supplémentaires, mais réduit systématiquement le taux de recoupes causées par le décalage lors du serrage.
Comparaison des types de meules abrasives selon les principales dimensions de performance
La sélection de la meule abrasive est l'une des rares décisions dans le flux de travail de coupe qui affecte simultanément la génération de chaleur, la qualité des bords et le coût. Le tableau ci-dessous compare quatre catégories de roues courantes dans cinq dimensions de performance sur une échelle relative, basée sur l'expérience typique d'un laboratoire plutôt que sur une spécification unique d'un fournisseur.
Les meules diamantées présentent généralement un avantage en termes de résistance à l'usure et de qualité des bords, ce qui convient aux alliages trempés et aux céramiques pour lesquels des réajustements répétés ralentiraient autrement le débit. Les meules en oxyde d'aluminium restent un choix pratique pour les aciers plus doux et les sections de production de routine, où la rentabilité compte plus que la netteté maximale des bords. Les meules en carbure de silicium et en CBN occupent des positions intermédiaires, chacune privilégiant des familles de matériaux spécifiques par rapport à un usage général.
La dureté de liaison des roues interagit avec les mêmes compromis présentés dans le tableau ci-dessus. Un liant plus dur retient les grains abrasifs plus longtemps, ce qui prolonge la durée de vie de la meule, mais peut conduire à un vitrage si le matériau coupé est trop mou pour ce type de liant, car les grains ternes restent en place plutôt que de se libérer pour exposer de nouvelles arêtes de coupe. Un liant plus tendre libère les grains plus facilement, gardant la surface de coupe affûtée sur des matériaux plus tendres au prix d'une consommation plus rapide de la meule. Les laboratoires qui conservent un petit inventaire de qualités liantes à portée de main, plutôt que de standardiser sur une seule meule pour chaque tâche, constatent généralement moins de défauts liés à la chaleur sur une charge de travail de matériaux mixtes.
Vitesse de coupe par rapport à la zone affectée par la chaleur : comprendre le compromis
L'augmentation de la vitesse de coupe réduit le temps de traitement, mais elle tend également à augmenter la profondeur de la zone affectée par la chaleur si le débit du liquide de refroidissement et la vitesse d'avance ne sont pas ajustés pour compenser. La relation n’est pas linéaire sur toute la plage de vitesse ; la plupart des laboratoires observent une réponse relativement plate à des vitesses inférieures, suivie d'une augmentation plus forte de la profondeur affectée par la chaleur une fois qu'un seuil spécifique au matériau est franchi.
Ce qu’il faut retenir en pratique, c’est que la vitesse disponible la plus élevée est rarement le réglage correct pour les alliages sensibles. Les laboratoires qui cartographient cette courbe pour leurs matériaux les plus courants peuvent identifier une vitesse de travail juste en dessous du point d'inflexion, réalisant ainsi la plupart des gains de temps sans repousser la zone affectée par la chaleur dans la région examinée.
Vitesse d'alimentation et déformation dans toutes les catégories de dureté des matériaux
La vitesse d’avance interagit avec la dureté du matériau d’une manière qu’il est facile de sous-estimer. Le même réglage d'avance qui produit une coupe nette sur un échantillon d'acier doux peut générer une déformation de surface visible sur un alliage plus doux et plus ductile, simplement parce que le matériau cède au lieu de se cisailler proprement sous la même force.
Les matériaux plus mous et plus ductiles nécessitent généralement une avance plus lente et une force de serrage plus légère pour éviter les bavures, tandis que les alliages plus durs tolèrent une avance plus rapide mais exigent une plus grande attention à l'accumulation de chaleur. Ajuster l’alimentation par catégorie de dureté plutôt que d’appliquer un seul paramètre par défaut à tous les échantillons est l’un des changements les plus rentables qu’un laboratoire puisse apporter.
Aperçu des défauts de coupe courants
Défaut
Cause probable
Correction typique
Lignes de brûlure au bord coupé
Vitesse excessive ou liquide de refroidissement insuffisant
Réduire la vitesse, vérifier le débit du liquide de refroidissement
Dérive angulaire à travers la section
Fixation desserrée ou dépareillée
Passez à un appareil à mâchoire plus large ou spécifique à un angle
Bords tachés ou arrondis
Force d'avance excessive sur un matériau ductile
Faibleer feed rate, reduce clamping pressure
Marques de bavardage
Roue déséquilibrée ou vibration
Revérifier ou remplacer la roue, vérifier les roulements de broche
Un flux de travail reproductible, de la sélection des échantillons à la section terminée
La cohérence entre les opérateurs et les équipes vient du fait de suivre la même séquence à chaque fois, plutôt que de s'appuyer sur le jugement individuel à chaque étape. Le flux ci-dessous décrit une séquence que les laboratoires utilisent couramment pour que les résultats de coupe restent comparables tout au long d'un cycle de production complet.
L'enregistrement du résultat de chaque coupe, y compris l'état de la roue et tout écart par rapport au plan cible, ferme la boucle et donne au laboratoire une piste de données permettant d'identifier la dérive lente des résultats avant qu'ils ne deviennent un lot rejeté.
Ce type de tenue de registres a tendance à ressembler à une surcharge supplémentaire lorsqu'une exécution se déroule bien, mais sa valeur réelle apparaît des mois plus tard lorsqu'un client ou un audit interne demande pourquoi un lot spécifique de sections diffère d'un lot précédent. Disposer d'un journal daté des changements de meules, des recharges de liquide de refroidissement et des réglages d'alimentation transforme cette enquête en une recherche rapide plutôt qu'en un exercice de devinettes, et révèle souvent une dérive lente et graduelle qu'aucune coupe n'aurait signalée d'elle-même.
Une courte liste de contrôle avant chaque analyse de coupe
Les calendriers de production rapides rendent tentant de sauter les étapes de vérification, mais une courte vérification préalable détecte systématiquement la majorité des défauts évitables avant que le matériau ne soit gaspillé.
Confirmez que le type de roue et le grain correspondent à la dureté du matériau pour le lot actuel.
Vérifiez le débit et la concentration du liquide de refroidissement avant de commencer la première coupe du quart de travail.
Vérifiez l'ajustement du luminaire sur la pièce réelle plutôt que de supposer qu'il correspond au lot précédent.
Réglez l'avance en fonction de la catégorie de matériau, et non d'une seule valeur par défaut.
Inspectez la première section sous un faible grossissement avant de procéder à l’analyse complète.
Foire aux questions
Q1 : Quelle est la différence entre l’exactitude et la précision dans la coupe ?
La précision décrit dans quelle mesure une coupe correspond au plan prévu par rapport à une entité de référence, tandis que la précision décrit dans quelle mesure ce résultat est reproductible sur de nombreux échantillons sur la même configuration.
Q2 : Pourquoi la vitesse de coupe affecte-t-elle la zone affectée par la chaleur ?
Une vitesse plus élevée augmente le taux de contact par friction entre la meule et le matériau, et au-delà d'un seuil spécifique au matériau, cela augmente suffisamment la température locale pour altérer la microstructure près du bord coupé.
Q3 : À quelle fréquence les installations doivent-elles être révisées ?
Le montage doit être vérifié chaque fois que la géométrie de la pièce change, car un montage qui a fonctionné pour une forme peut permettre une dérive ou un déplacement sur une éprouvette de taille ou d'angle différent.
Q4 : Une vitesse d'avance plus rapide provoque-t-elle toujours plus de dégâts ?
Pas toujours. L'effet dépend fortement de la dureté du matériau, les alliages plus tendres et plus ductiles présentant une déformation à des vitesses d'avance que les matériaux durcis tolèrent sans problème.
Q5 : Quelle est la manière la plus simple de réduire les marques de broutage ?
La vérification de l'équilibre des roues et de l'état de la broche avant un fonctionnement résout la majorité des problèmes de broutage, car les vibrations sont généralement d'origine mécanique plutôt que d'un problème de liquide de refroidissement ou d'alimentation.
